Cara Menentukan Kapasitas AHU Berdasarkan Luas Ruangan

Menentukan kapasitas Air Handling Unit (AHU) merupakan salah satu tahap penting dalam perencanaan sistem HVAC. Salah satu informasi yang sering digunakan sebagai titik awal adalah luas ruangan.

Namun, perlu dipahami bahwa kapasitas AHU tidak dapat ditentukan hanya dari luas ruangan. Luas area memang dapat digunakan untuk membuat estimasi awal, tetapi kapasitas aktual harus mempertimbangkan beban pendinginan, jumlah orang, peralatan, kondisi udara luar, orientasi bangunan, hingga kebutuhan fresh air.

Jadi, bagaimana cara menentukan kapasitas AHU berdasarkan luas ruangan dengan lebih tepat?

Apa yang Dimaksud Kapasitas AHU?

Kapasitas AHU umumnya berkaitan dengan kemampuan unit dalam mengolah udara sesuai kebutuhan sistem. Dalam konteks pendinginan, kapasitas biasanya dinyatakan dalam:

kW
BTU/h
TR (Ton of Refrigeration)

Selain cooling capacity, AHU juga memiliki parameter penting lain seperti airflow, yang dapat dinyatakan dalam:

CFM
CMH
m³/s

Karena itu, ketika seseorang mengatakan membutuhkan “AHU 10.000 CFM”, angka tersebut sebenarnya menunjukkan kapasitas aliran udara, bukan cooling capacity. Begitu juga dengan “AHU 100 kW”. Angka tersebut menunjukkan kapasitas pendinginan, bukan airflow.

Apakah Kapasitas AHU Bisa Dihitung dari Luas Ruangan?

Bisa untuk estimasi awal, tetapi tidak cukup untuk sizing final.

Misalnya terdapat ruangan:

Luas = 100 m²

Kita dapat menggunakan asumsi beban pendinginan per meter persegi untuk memperoleh gambaran awal.

Secara sederhana:

Estimasi Cooling Load = Luas Ruangan × Beban Pendinginan per m²

Misalnya digunakan asumsi:

150 W/m²

Maka:

100 m² × 150 W/m² = 15.000 W

atau:

15 kW

Angka tersebut hanya contoh estimasi.

Nilai W/m² yang digunakan harus disesuaikan dengan jenis bangunan, kondisi ruangan, iklim, occupancy, peralatan, dan standar/perhitungan engineering yang digunakan.

Mengapa Luas Ruangan Saja Tidak Cukup?

Dua ruangan dengan luas yang sama belum tentu memiliki kebutuhan pendinginan yang sama.

Misalnya:

Ruangan A

Luas: 100 m²
5 orang
Peralatan sedikit
Beban matahari rendah

Ruangan B

Luas: 100 m²
30 orang
Banyak komputer/peralatan
Banyak kaca
Mendapat radiasi matahari tinggi

Walaupun luasnya sama-sama 100 m², cooling load keduanya dapat berbeda cukup signifikan. Inilah alasan mengapa luas ruangan hanya cocok digunakan sebagai estimasi awal.

Faktor yang Mempengaruhi Kapasitas AHU

Sebelum menentukan kapasitas AHU, beberapa faktor berikut perlu diperhitungkan.

1. Luas dan Volume Ruangan

Luas ruangan merupakan data dasar. Tetapi tinggi ruangan juga penting karena memengaruhi volume udara.

Rumus volume:

Volume = Panjang × Lebar × Tinggi

Misalnya:

Panjang = 10 m
Lebar = 10 m
Tinggi = 4 m

Maka:

Volume = 10 × 10 × 4 = 400 m³

Data volume ini kemudian dapat digunakan dalam perhitungan airflow berdasarkan kebutuhan Air Change per Hour (ACH).

2. Jumlah Orang

Manusia menghasilkan panas sensible dan latent. Semakin banyak orang di dalam ruangan, semakin besar beban panas yang harus ditangani sistem HVAC. Misalnya ruang kantor dengan 10 orang akan memiliki beban internal yang berbeda dengan 50 orang meskipun luas ruangannya sama. Jumlah orang juga berkaitan dengan kebutuhan fresh air.

3. Peralatan di Dalam Ruangan

Peralatan listrik menghasilkan panas. Contohnya:

Komputer.
Server.
Mesin produksi.
Lampu.
Monitor.
Peralatan elektronik.

Semakin besar heat gain dari peralatan, semakin besar pula cooling load yang harus ditangani. Untuk ruangan dengan banyak peralatan, menggunakan asumsi W/m² sederhana dapat menghasilkan estimasi yang kurang akurat.

4. Pencahayaan

Lampu juga menghasilkan panas. Beban pencahayaan perlu diperhitungkan sebagai bagian dari internal heat gain. Ruangan dengan sistem pencahayaan yang lebih besar dapat memiliki cooling load lebih tinggi dibandingkan ruangan dengan pencahayaan rendah.

5. Kondisi Udara Luar

Udara luar atau fresh air dapat memberikan beban pendinginan tambahan. Misalnya udara luar memiliki temperatur dan kelembapan yang lebih tinggi dibandingkan kondisi ruangan. Ketika udara tersebut masuk ke sistem HVAC, AHU perlu melakukan proses pendinginan dan, pada kondisi tertentu, dehumidifikasi. Karena itu, kebutuhan fresh air merupakan salah satu parameter penting dalam sizing AHU.

6. Kondisi Temperatur dan Kelembapan

Target kondisi ruangan juga memengaruhi kapasitas AHU. Contohnya:

Room Temperature = 24°C

dengan target kelembapan tertentu. Berbeda dengan ruangan yang harus dipertahankan pada kondisi temperatur dan kelembapan yang lebih ketat. Semakin spesifik persyaratan kondisi ruangannya, semakin detail pula perhitungan cooling load yang diperlukan.

7. Beban Matahari

Radiasi matahari dapat menjadi sumber heat gain yang cukup besar, terutama melalui:

Kaca.
Jendela.
Dinding.
Atap.

Orientasi bangunan juga dapat memengaruhi beban tersebut. Ruangan dengan jendela besar yang menghadap matahari akan memiliki karakteristik cooling load berbeda dibandingkan ruangan tanpa paparan langsung.

8. Jenis Ruangan

Jenis penggunaan ruangan juga sangat penting. Contohnya:

Kantor.
Hotel.
Rumah sakit.
Ruang operasi.
Clean room.
Industri farmasi.
Food processing.
Gudang.
Data center.

Masing-masing dapat memiliki kebutuhan temperatur, kelembapan, fresh air, filtration, dan airflow yang berbeda.

Rumus Sederhana Estimasi Kapasitas AHU Berdasarkan Luas

Untuk estimasi awal, dapat digunakan:

Cooling Load = Luas Ruangan × Cooling Load Density

Keterangan:

Cooling Load = estimasi beban pendinginan
Luas Ruangan = m²
Cooling Load Density = W/m²

Contoh:

Ruangan:

200 m²

Asumsi:

150 W/m²

Maka:

200 × 150 = 30.000 W

atau:

30 kW

Jadi estimasi awal cooling load adalah sekitar 30 kW.

Sekali lagi, angka 150 W/m² di atas hanya contoh asumsi, bukan angka standar yang berlaku untuk semua ruangan.

Cara Mengubah kW ke BTU/h

Jika hasil estimasi diperoleh dalam kW, kapasitas tersebut dapat dikonversi ke BTU/h.

Secara sederhana:

1 kW ≈ 3.412 BTU/h

Contoh:

30 kW × 3.412 = 102.360 BTU/h

Jadi:

30 kW ≈ 102.360 BTU/h

Cara Mengubah Cooling Capacity ke Ton Refrigeration

Satuan lain yang sering digunakan dalam sistem pendingin adalah TR (Ton of Refrigeration).

Secara umum:

1 TR ≈ 3,517 kW

atau:

1 TR = 12.000 BTU/h

Contoh:

Jika kebutuhan pendinginan:

30 kW

maka:

30 ÷ 3,517 ≈ 8,53 TR

Jadi estimasinya sekitar:

8,5 TR

Contoh Menghitung Kapasitas AHU dari Luas Ruangan

Misalnya terdapat sebuah ruang kantor dengan data awal:

Panjang = 20 m
Lebar = 10 m
Tinggi = 3,5 m

Maka luas:

20 × 10 = 200 m²

Volume:

20 × 10 × 3,5 = 700 m³

Misalkan untuk estimasi awal digunakan asumsi:

150 W/m²

Maka:

200 × 150 = 30.000 W

atau:

30 kW

Konversi:

30 kW ≈ 102.360 BTU/h

dan:

30 kW ≈ 8,5 TR

Ini merupakan estimasi awal, bukan hasil final sizing AHU.

Bagaimana Menentukan Airflow AHU?

Setelah mengetahui estimasi cooling load, kita juga perlu menentukan airflow. Cooling capacity dan airflow merupakan dua hal yang berbeda. Untuk pendekatan sensible cooling, salah satu bentuk persamaan yang dapat digunakan adalah:

Q = ṁ × Cp × ΔT

Keterangan:

Q = sensible cooling capacity
ṁ = mass flow rate udara
Cp = specific heat udara
ΔT = perbedaan temperatur

Artinya, airflow harus disesuaikan dengan kapasitas pendinginan dan perbedaan temperatur udara yang direncanakan.

Airflow dan Cooling Capacity Harus Sesuai

Salah satu kesalahan umum adalah hanya menghitung kapasitas berdasarkan luas.

Misalnya hasil perhitungan:

Cooling Load = 30 kW

Tetapi airflow yang dipilih terlalu kecil. Akibatnya, sistem mungkin tidak dapat mendistribusikan udara sesuai kebutuhan. Sebaliknya, airflow yang terlalu besar juga dapat menyebabkan:

Draft.
Noise.
Pressure drop lebih tinggi.
Konsumsi energi fan meningkat.

Karena itu, airflow dan cooling capacity harus dirancang secara bersamaan.

Contoh Perhitungan yang Lebih Lengkap

Misalnya:

Ruangan:

Luas = 200 m²
Tinggi = 3,5 m
Volume = 700 m³
Estimasi cooling load = 30 kW

Kemudian ditentukan kondisi desain:

Room air = 24°C

Supply air = 14°C

Maka:

ΔT = 24 – 14 = 10°C

Untuk perhitungan aktual, mass flow rate udara dapat ditentukan dari persamaan sensible heat.

Dengan demikian, kapasitas AHU tidak hanya berasal dari luas ruangan, tetapi dapat ditelusuri dari:

Luas → Cooling Load → Supply Air → Airflow → AHU Capacity

Bagaimana dengan Fresh Air?

Fresh air perlu dihitung secara terpisah atau sebagai bagian dari cooling load sesuai metode desain.

Misalnya ruangan membutuhkan:

Fresh Air = 1.000 m³/h

Udara luar tersebut masuk ke AHU dan harus dikondisikan sebelum masuk ke ruangan. Jika kondisi udara luar panas dan lembap, beban pendinginan untuk fresh air dapat cukup signifikan. Karena itu, untuk AHU yang menggunakan proporsi fresh air besar, penggunaan asumsi sederhana W/m² perlu dilakukan dengan hati-hati.

AHU Tidak Sama dengan AC Split

Pada AC split, orang sering menggunakan pendekatan:

Luas ruangan → PK AC

Namun, AHU biasanya merupakan bagian dari sistem HVAC yang lebih kompleks. AHU dapat menangani:

Supply air.
Return air.
Fresh air.
Filtration.
Cooling.
Heating.
Humidification.
Dehumidification.

Karena itu, sizing AHU sebaiknya menggunakan pendekatan engineering yang lebih lengkap.

Bagaimana Menentukan Kapasitas AHU untuk Ruang Kantor?

Untuk kantor, beberapa data yang perlu dikumpulkan antara lain:

Luas ruangan.
Tinggi plafon.
Jumlah orang.
Jumlah komputer.
Beban lampu.
Luas kaca.
Orientasi bangunan.
Fresh air requirement.
Temperatur desain.
Kelembapan.
Jam operasi.

Setelah itu dilakukan perhitungan cooling load dan airflow. Hasil akhirnya dapat digunakan untuk menentukan spesifikasi AHU.

Bagaimana Menentukan Kapasitas AHU untuk Rumah Sakit?

Untuk rumah sakit, perhitungan menjadi lebih kompleks karena kebutuhan HVAC dapat berbeda berdasarkan jenis ruangan.

Misalnya:

Ruang rawat.
ICU.
Ruang operasi.
Ruang isolasi.
Laboratorium.

Selain cooling load, sistem juga dapat memiliki persyaratan khusus terkait:

Fresh air.
Air change.
Pressure relationship.
Filtration.
Temperatur.
Humidity.

Karena itu, luas ruangan hanya menjadi salah satu data awal.

Bagaimana Menentukan Kapasitas AHU untuk Clean Room?

Pada clean room, airflow dapat menjadi parameter yang sangat penting. Selain cooling load, perlu diperhatikan:

Air change rate.
HEPA filtration.
Pressure differential.
Temperature.
Relative humidity.
Fresh air.
Internal heat load.

Artinya, AHU untuk clean room tidak sebaiknya ditentukan hanya menggunakan rumus:

Luas × W/m²

Perhitungan airflow dan cooling load harus dilakukan sesuai kebutuhan ruang dan desain sistem.

Data yang Dibutuhkan untuk Sizing AHU

Jika ingin menentukan kapasitas AHU dengan lebih akurat, sebaiknya siapkan data berikut:

Data Ruangan

Panjang.
Lebar.
Tinggi.
Volume.
Fungsi ruangan.

Data Occupancy

Jumlah orang.
Jam penggunaan.

Internal Heat Load

Lampu.
Komputer.
Mesin.
Peralatan lainnya.

Building Load

Luas kaca.
Orientasi.
Dinding.
Atap.
Kondisi lingkungan.

HVAC Requirement

Room temperature.
Relative humidity.
Fresh air.
Airflow.
ACH.
Supply air temperature.

Data tersebut kemudian digunakan untuk melakukan cooling load calculation dan sizing AHU.

Dari Cooling Load ke Spesifikasi AHU

Setelah perhitungan selesai, hasilnya dapat digunakan untuk menentukan spesifikasi AHU.

Contohnya:

Cooling Load

↓

30 kW

Airflow

↓

4.500 m³/h

Static Pressure

↓

Sesuai hasil perhitungan ducting dan komponen

Kemudian ditentukan:

Cooling coil.
Fan.
Motor.
Filter.
Casing.
Damper.
Insulation.
Control system.

Dengan demikian, kapasitas AHU merupakan hasil dari beberapa parameter yang saling berkaitan.

Apakah Perlu Menambahkan Safety Factor?

Dalam desain HVAC, engineer dapat mempertimbangkan margin desain berdasarkan metode dan standar yang digunakan. Namun, menambahkan kapasitas secara berlebihan juga bukan solusi ideal. AHU yang terlalu besar dapat menyebabkan:

Initial cost meningkat.
Dimensi unit lebih besar.
Fan dan motor lebih besar.
Sistem kontrol kurang optimal pada beban rendah.
Konsumsi energi dapat meningkat.

Karena itu, margin desain sebaiknya ditentukan berdasarkan perhitungan engineering dan kebutuhan proyek, bukan sekadar menambahkan kapasitas sebesar-besarnya.

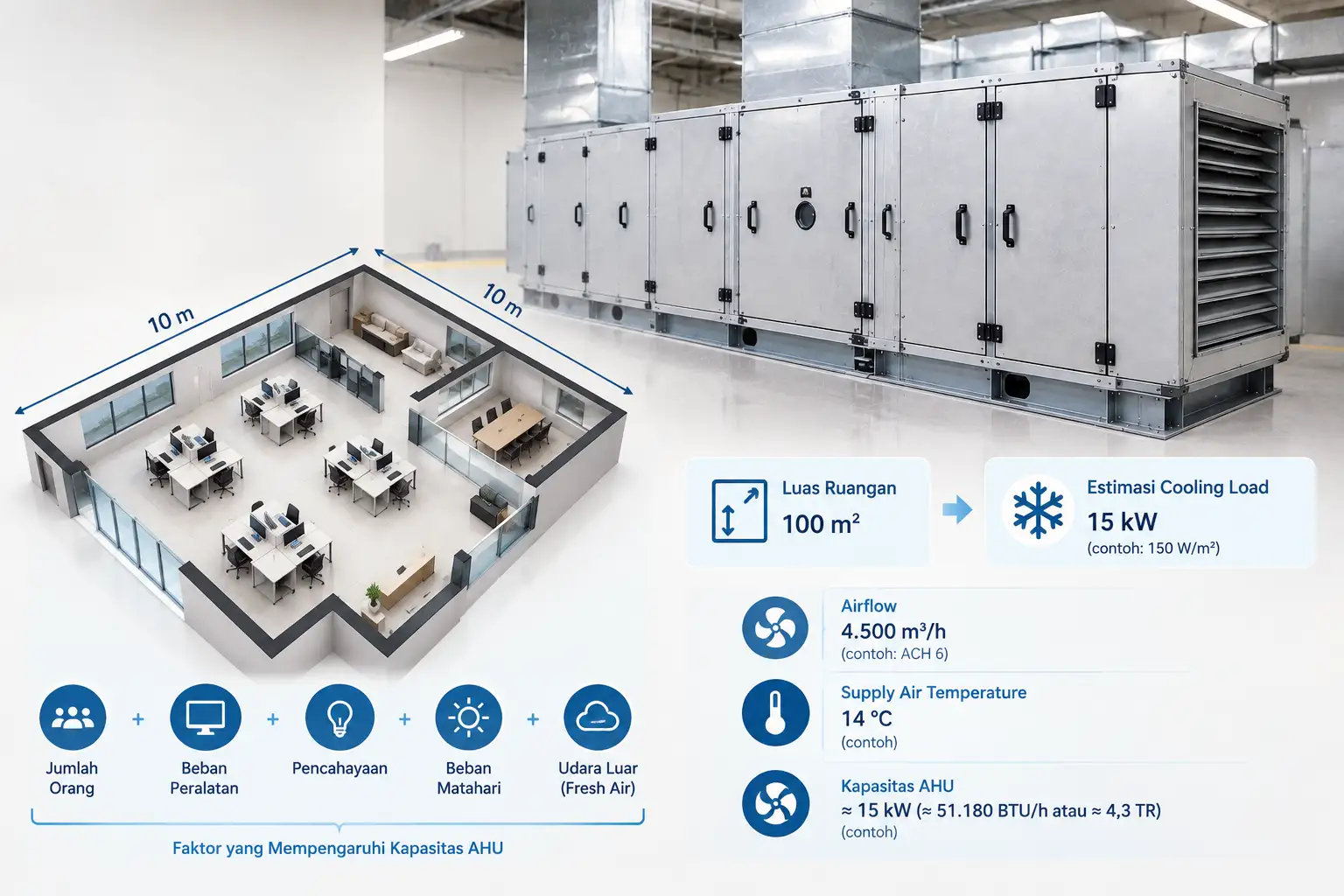

Jadi, Berapa Kapasitas AHU untuk Ruangan 100 m²?

Tidak ada satu jawaban yang berlaku untuk semua ruangan 100 m². Sebagai contoh estimasi, jika digunakan asumsi cooling load:

150 W/m²

maka:

100 m² × 150 W/m² = 15 kW

atau:

≈ 51.180 BTU/h

atau:

≈ 4,3 TR

Tetapi angka tersebut bukan kapasitas AHU final. Ruangan 100 m² untuk kantor, restoran, clean room, ruang produksi, dan ruang rumah sakit dapat membutuhkan kapasitas yang berbeda.

Rumus Sederhana yang Perlu Diingat

Untuk estimasi awal:

Estimasi Cooling Load

Q = Luas × Beban Pendinginan per m²

Volume Ruangan

V = Panjang × Lebar × Tinggi

Airflow Berdasarkan ACH

Airflow = Volume × ACH

Konversi Cooling Capacity

1 kW ≈ 3.412 BTU/h

1 TR ≈ 3,517 kW

Rumus tersebut berguna untuk estimasi awal dan memahami hubungan antarparameter. Untuk desain AHU aktual, perhitungan cooling load dan airflow perlu dilakukan dengan data proyek yang lengkap.

Air Handling Unit Manufacturers and Suppliers

Kesimpulan

Cara menentukan kapasitas AHU berdasarkan luas ruangan dapat dimulai dengan menggunakan estimasi cooling load per m², tetapi metode tersebut sebaiknya hanya digunakan sebagai langkah awal.

Luas ruangan perlu dikombinasikan dengan:

Volume ruangan.
Jumlah orang.
Beban peralatan.
Beban pencahayaan.
Kondisi udara luar.
Fresh air.
Temperatur dan kelembapan.
Beban matahari.
Airflow.
ACH.
Static pressure.

Alur sederhananya adalah:

Luas Ruangan → Cooling Load → Airflow → Cooling Coil → Fan → Kapasitas AHU

Jadi, ketika menentukan AHU untuk suatu ruangan, jangan hanya bertanya “berapa luas ruangannya?”. Data yang lebih lengkap akan menghasilkan sizing AHU yang jauh lebih tepat.

Untuk kebutuhan AHU custom, hasil perhitungan tersebut selanjutnya dapat digunakan untuk menentukan ukuran unit, kapasitas cooling coil, airflow, fan, filter, casing, serta komponen AHU lainnya sesuai kebutuhan sistem HVAC.
