Air Handling Unit (AHU) merupakan bagian penting dalam sistem HVAC yang berfungsi mengolah dan mendistribusikan udara. Salah satu komponen utamanya adalah coil, yang digunakan untuk proses pendinginan atau pemanasan udara sesuai kebutuhan sistem.
Seiring waktu, coil dapat mengalami kebocoran, korosi, kerusakan fin, atau penurunan performa. Jika kondisinya sudah tidak layak digunakan, penggantian coil menjadi salah satu solusi yang dapat dipertimbangkan tanpa harus mengganti seluruh unit AHU.
Proses ini dikenal sebagai replacement coil AHU, yaitu pembuatan coil pengganti yang disesuaikan dengan dimensi dan kebutuhan teknis unit existing.
Lalu, bagaimana proses pembuatan replacement coil untuk Air Handling Unit? Berikut tahapan yang perlu diperhatikan.
1. Pemeriksaan Coil Existing
Tahap pertama adalah memeriksa coil lama yang akan diganti. Pemeriksaan bertujuan mengidentifikasi kondisi fisik coil sekaligus mengumpulkan informasi teknis yang dibutuhkan untuk membuat coil pengganti.
Beberapa hal yang perlu diperiksa meliputi:
- Panjang, tinggi, dan ketebalan coil.
- Kondisi tube dan fin.
- Jumlah row atau baris tube.
- Fin spacing atau jarak antarsirip.
- Ukuran tube.
- Posisi header dan sambungan inlet-outlet.
- Jenis media pendingin yang digunakan.
Jika memungkinkan, data teknis dari produsen AHU atau dokumen desain sebelumnya juga perlu disiapkan. Informasi tersebut menjadi dasar awal dalam merencanakan replacement coil agar sesuai dengan ruang pemasangan dan kebutuhan sistem yang sudah tersedia.
2. Pengukuran Dimensi dan Pengumpulan Spesifikasi
Setelah pemeriksaan awal, tahap berikutnya adalah memastikan dimensi dan spesifikasi coil yang akan dibuat. Pengukuran harus dilakukan dengan cermat karena perbedaan dimensi dapat menyebabkan coil sulit dipasang pada housing AHU existing. Selain dimensi fisik, beberapa parameter teknis perlu diperhatikan, seperti:
- Kapasitas pendinginan yang dibutuhkan.
- Airflow yang melewati coil.
- Temperatur udara masuk dan keluar.
- Temperatur serta laju aliran chilled water atau kondisi refrigeran.
- Jumlah row dan konfigurasi circuit.
- Jenis tube dan fin.
- Kebutuhan tekanan kerja.
Apabila data coil lama tidak lengkap, spesifikasi dapat dievaluasi berdasarkan pengukuran langsung, informasi unit AHU, serta kondisi operasional sistem.
Penting: replacement coil tidak cukup hanya dibuat dengan ukuran fisik yang sama. Konfigurasi dan kapasitas termalnya juga harus dievaluasi agar sesuai dengan kebutuhan sistem HVAC.
3. Perancangan dan Penyesuaian Desain Coil
Berdasarkan data yang dikumpulkan, proses dilanjutkan dengan perancangan coil pengganti. Pada tahap ini, spesifikasi teknis disesuaikan untuk memenuhi kebutuhan kapasitas dan kompatibilitas pemasangan. Perancangan dapat mencakup penentuan:
- Ukuran dan ketebalan tube.
- Material tube dan fin.
- Jumlah row.
- Fin spacing.
- Konfigurasi circuit.
- Bentuk dan posisi header.
- Dimensi frame.
- Kapasitas perpindahan panas yang dibutuhkan.
Untuk replacement coil custom, desain dapat disesuaikan dengan ruang coil yang tersedia pada AHU existing. Jika kondisi operasional telah berubah sejak coil lama dipasang, desain juga perlu dievaluasi agar penggantian tidak sekadar menyalin spesifikasi lama yang mungkin sudah tidak sesuai.
4. Persiapan Material dan Komponen
Setelah desain ditentukan, proses berlanjut ke persiapan material dan komponen yang diperlukan. Material yang digunakan bergantung pada desain dan kebutuhan aplikasi. Pada coil HVAC, kombinasi yang umum digunakan adalah copper tube dan aluminum fin.
Komponen lainnya dapat mencakup header, rangka coil, sambungan, serta perlengkapan pendukung sesuai konfigurasi desain. Pemilihan material harus mempertimbangkan kondisi operasional, tekanan kerja, media pendingin, kebutuhan perpindahan panas, dan potensi korosi.
Untuk aplikasi tertentu, perlindungan permukaan seperti Blue Fin, Gold Fin, atau protective coating khusus dapat dipertimbangkan berdasarkan kondisi lingkungan dan spesifikasi produk.
5. Proses Fabrikasi Tube dan Fin
Tahap selanjutnya adalah fabrikasi bagian utama coil, yaitu tube dan fin. Fin dibentuk sesuai spesifikasi desain, termasuk ukuran, pola, dan jarak antarsirip. Sementara itu, tube dipersiapkan sesuai konfigurasi yang dibutuhkan untuk mengalirkan media pendingin.
Tube dan fin kemudian dirakit menjadi satu kesatuan berdasarkan desain coil. Ketepatan dimensi dan kualitas perakitan menjadi hal penting karena keduanya memengaruhi kesesuaian pemasangan, perpindahan panas, dan performa coil. Pada tahap ini, proses produksi harus mengikuti prosedur kerja dan pengendalian mutu yang sesuai dengan jenis coil yang dibuat.

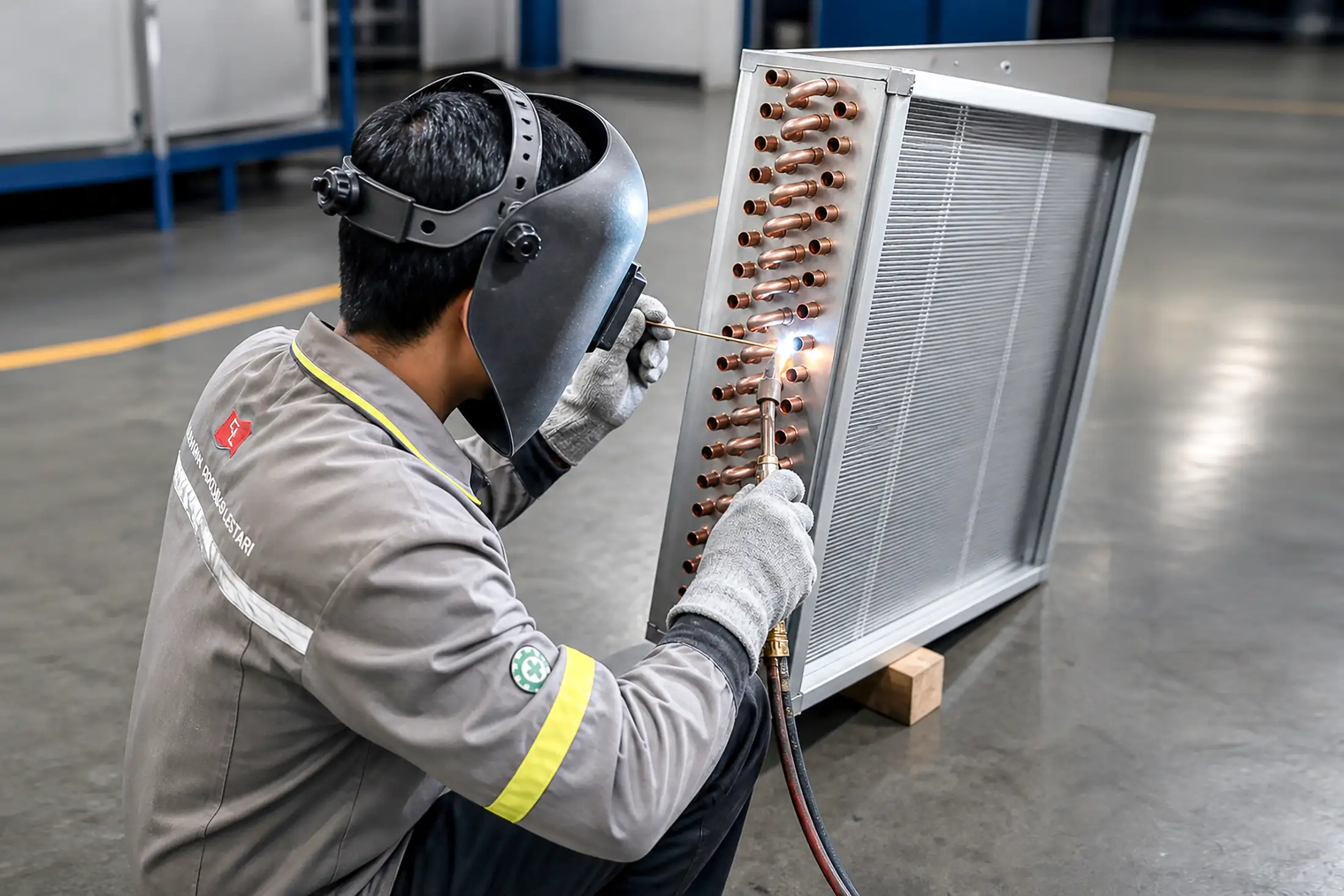

6. Perakitan Circuit dan Header
Setelah susunan tube dan fin terbentuk, komponen coil dirakit sesuai konfigurasi circuit yang telah direncanakan. Circuit merupakan jalur aliran media pendingin di dalam coil. Konfigurasinya perlu disesuaikan dengan kebutuhan kapasitas, karakteristik aliran, dan kondisi kerja sistem.
Header berfungsi mendistribusikan atau mengumpulkan aliran media pendingin dari rangkaian tube sesuai desainnya. Pada tahap perakitan, posisi sambungan, kesesuaian komponen, dan kualitas sambungan harus diperhatikan.
Kesalahan pada konfigurasi circuit atau sambungan dapat memengaruhi distribusi aliran, performa perpindahan panas, serta keandalan coil.
7. Pemeriksaan dan Pengujian Coil
Sebelum replacement coil dinyatakan siap, pemeriksaan dan pengujian perlu dilakukan sesuai spesifikasi serta prosedur yang berlaku. Tujuannya adalah memastikan coil memenuhi persyaratan yang ditetapkan dan tidak menunjukkan cacat yang dapat mengganggu pengoperasian. Pemeriksaan dapat mencakup:
- Pemeriksaan dimensi dan kondisi fisik.
- Pemeriksaan kualitas sambungan.
- Pengujian kebocoran atau tekanan sesuai desain dan prosedur yang berlaku.
- Pemeriksaan konfigurasi inlet dan outlet.
- Pemeriksaan kesesuaian terhadap spesifikasi pesanan.
Metode dan kriteria pengujian harus disesuaikan dengan jenis coil, media pendingin, tekanan desain, serta standar teknis yang digunakan.
Pengujian kebocoran penting karena kebocoran pada coil dapat menyebabkan gangguan performa dan kerusakan pada sistem HVAC.
8. Pemeriksaan Akhir dan Persiapan Pengiriman
Setelah proses fabrikasi dan pengujian selesai, dilakukan pemeriksaan akhir sebelum coil dikirim kepada pelanggan. Pemeriksaan ini bertujuan memastikan dimensi, sambungan, rangka, dan konfigurasi coil sesuai dengan spesifikasi yang disepakati.
Coil juga perlu dipersiapkan dengan metode pengemasan yang sesuai untuk mengurangi risiko kerusakan fin, tube, maupun rangka selama penyimpanan dan pengiriman.
Penanganan yang tepat penting karena fin merupakan bagian yang relatif tipis dan dapat mengalami deformasi jika terkena benturan atau tekanan berlebihan. Dengan proses pemeriksaan dan pengemasan yang baik, risiko kerusakan sebelum pemasangan dapat dikurangi.
Apa yang Menentukan Kualitas Replacement Coil AHU?
Kualitas replacement coil tidak hanya ditentukan oleh material yang digunakan. Ada beberapa faktor yang saling berkaitan, antara lain:
- Ketepatan desain. Spesifikasi harus sesuai dengan dimensi, kapasitas, dan kondisi kerja AHU.
- Kualitas fabrikasi. Proses pembentukan, perakitan, dan penyambungan harus mengikuti prosedur yang tepat.
- Kualitas material. Material perlu dipilih berdasarkan kebutuhan perpindahan panas, tekanan kerja, dan kondisi lingkungan.
- Pengujian. Pemeriksaan dan pengujian harus dilakukan sesuai karakteristik serta persyaratan teknis coil.
- Kompatibilitas pemasangan. Coil baru harus sesuai dengan ruang pemasangan dan konfigurasi sambungan pada AHU existing.
Kelima faktor tersebut perlu diperhatikan agar replacement coil dapat berfungsi sesuai spesifikasi yang direncanakan.
Replacement Coil AHU Custom dari Central Coolindo
Tidak semua coil pengganti tersedia dalam ukuran dan konfigurasi yang sama dengan unit AHU yang digunakan. Karena itu, kebutuhan replacement coil sering kali memerlukan penyesuaian desain dan spesifikasi.
PT Central Coolindo Lestari menyediakan solusi custom coil HVAC dan replacement coil Air Handling Unit yang dapat disesuaikan dengan kebutuhan teknis pelanggan.
Penyesuaian dapat mempertimbangkan dimensi coil, konfigurasi tube dan fin, jumlah row, fin spacing, jenis material, serta kebutuhan kapasitas sesuai data teknis yang tersedia.
Bagi perusahaan yang ingin mengganti coil AHU lama tanpa mengganti seluruh unit, proses evaluasi dan perancangan replacement coil dapat menjadi langkah awal untuk menentukan solusi yang sesuai.
Sedang membutuhkan replacement coil untuk Air Handling Unit?
Hubungi PT Central Coolindo Lestari untuk mendiskusikan kebutuhan coil pengganti berdasarkan ukuran, spesifikasi, dan kondisi operasional AHU Anda.
Kesimpulan
Proses pembuatan replacement coil untuk Air Handling Unit melibatkan beberapa tahapan, mulai dari pemeriksaan coil existing, pengukuran dimensi, perancangan desain, persiapan material, fabrikasi, perakitan, hingga pemeriksaan dan pengujian.
Setiap tahapan memiliki peran penting untuk memastikan coil pengganti sesuai dengan kebutuhan teknis dan dapat dipasang pada unit AHU yang tersedia.
Dengan perencanaan yang tepat, replacement coil custom dapat menjadi alternatif penggantian komponen pendingin tanpa harus mengganti seluruh unit Air Handling Unit.
