Motor fan AHU merupakan komponen yang berfungsi sebagai penggerak fan pada Air Handling Unit. Motor menghasilkan energi mekanis yang kemudian digunakan untuk memutar impeller sehingga udara dapat bergerak melewati filter, cooling coil, heating coil, ducting, dan komponen HVAC lainnya.

Pemilihan motor fan tidak bisa hanya berdasarkan besarnya daya motor. Airflow, static pressure, efisiensi, RPM, sistem penggerak, jenis kontrol, dan kondisi operasi juga perlu diperhitungkan agar motor dapat bekerja secara optimal.

Dalam sebuah AHU, motor dan fan bekerja sebagai satu kesatuan. Fan menentukan karakteristik aliran udara, sedangkan motor menyediakan tenaga yang dibutuhkan untuk menggerakkan fan pada kondisi operasi yang ditentukan.

Apa Itu Motor Fan AHU?

Motor fan AHU adalah motor listrik yang digunakan untuk menggerakkan fan di dalam Air Handling Unit. Ketika motor mendapatkan suplai listrik, energi listrik diubah menjadi energi mekanis berupa putaran. Putaran tersebut diteruskan ke impeller fan sehingga menghasilkan aliran udara.

Secara sederhana:

Energi listrik → Motor → Putaran → Fan → Airflow

Motor dapat terhubung langsung dengan fan atau menggunakan sistem transmisi seperti belt dan pulley. Jenis motor yang digunakan dapat berbeda berdasarkan kapasitas AHU, desain fan, kebutuhan kontrol, dan aplikasi.

Fungsi Motor pada Fan AHU

Motor memiliki beberapa fungsi utama dalam sistem AHU.

1. Menggerakkan Fan

Fungsi utama motor adalah memberikan tenaga mekanis untuk memutar impeller fan. Semakin besar kebutuhan airflow dan tekanan sistem, semakin besar pula kebutuhan daya yang harus disediakan oleh motor.

2. Menghasilkan Airflow

Motor memang tidak menghasilkan airflow secara langsung. Motor menggerakkan fan, sedangkan fan menghasilkan aliran udara. Karena itu, performa motor dan fan harus dipilih sebagai satu sistem.

3. Mengatasi Beban Fan

Fan membutuhkan torsi untuk berputar pada kecepatan tertentu. Motor harus memiliki kapasitas yang cukup untuk mengatasi beban tersebut selama kondisi operasi normal.

4. Mendukung Operasi AHU

Motor yang sesuai membantu AHU mempertahankan airflow sesuai kebutuhan desain. Jika motor terlalu kecil, fan dapat mengalami kesulitan mencapai operating point. Sebaliknya, motor yang terlalu besar belum tentu menjadi pilihan paling efisien jika tidak sesuai dengan kebutuhan sistem.

Hubungan Motor, Fan, Airflow, dan Static Pressure

Salah satu konsep penting dalam memilih motor AHU adalah memahami hubungan antara airflow, static pressure, dan daya.

Misalnya sebuah AHU membutuhkan:

Airflow = 20.000 CFM

dan harus mengatasi tahanan sistem tertentu. Fan harus mampu menghasilkan 20.000 CFM pada pressure yang dibutuhkan. Setelah operating point fan diketahui, kebutuhan daya dapat ditentukan.

Secara sederhana, kebutuhan daya fan dipengaruhi oleh:

• Airflow.
• Pressure.
• Efisiensi fan.
• Efisiensi motor.
• Kondisi operasi.

Semakin besar airflow dan pressure yang dibutuhkan, biasanya semakin besar pula kebutuhan daya.

Baca juga: Mengenal Air Flow, CFM, dan CMH dalam Sistem HVAC

Cara Menghitung Daya Fan AHU

Secara sederhana, daya udara dapat dihitung menggunakan hubungan:

P = Q × ΔP

Dalam satuan SI:

P = Q × ΔP

Keterangan:

• P = daya udara dalam Watt
• Q = airflow dalam m³/s
• ΔP = pressure dalam Pascal

Namun, daya tersebut adalah air power. Daya listrik motor harus mempertimbangkan efisiensi fan dan motor. Secara sederhana:

Motor Power ≈ (Q × ΔP) / (η Fan × η Motor)

Keterangan:

• Q = airflow.
• ΔP = pressure.
• η Fan = efisiensi fan.
• η Motor = efisiensi motor.

Dalam pemilihan aktual, engineer biasanya menggunakan data performa fan dan motor dari manufacturer.

Contoh Sederhana

Misalnya sebuah AHU membutuhkan airflow:

10.000 CFM

dan sistem memiliki kebutuhan tekanan tertentu. Setelah dilakukan perhitungan, diketahui fan membutuhkan daya tertentu untuk mempertahankan operating point tersebut. Motor kemudian dipilih dengan kapasitas yang sesuai dan memiliki margin operasi yang wajar.

Artinya, tidak tepat jika menentukan motor hanya dengan mengatakan:

“AHU 10.000 CFM berarti menggunakan motor sekian kW.”

Karena kebutuhan daya tidak hanya ditentukan oleh CFM. Static pressure dan efisiensi fan juga sangat berpengaruh.

Jenis Motor yang Digunakan pada AHU

Motor fan AHU dapat menggunakan beberapa jenis konfigurasi.

1. Motor AC

Motor AC merupakan jenis motor yang umum digunakan pada sistem HVAC. Motor ini tersedia dalam berbagai kapasitas dan konfigurasi. Pemilihannya dapat mempertimbangkan:

• Daya.
• Tegangan.
• Frekuensi.
• RPM.
• Efisiensi.
• Jenis mounting.
• Sistem kontrol.

Motor AC dapat digunakan pada fan direct drive maupun belt drive.

2. Motor dengan VFD

Motor AC dapat dikombinasikan dengan Variable Frequency Drive (VFD) untuk mengatur kecepatan putaran. Dengan mengubah frekuensi suplai motor, kecepatan fan dapat disesuaikan dengan kebutuhan sistem.

Contohnya:

Beban HVAC tinggi → Fan speed meningkat

Beban HVAC rendah → Fan speed dapat diturunkan

Pengaturan ini dapat membantu mengurangi konsumsi energi ketika airflow penuh tidak diperlukan. Namun, penggunaan VFD harus disesuaikan dengan karakteristik motor dan fan.

3. EC Motor

EC Motor (Electronically Commutated Motor) merupakan motor yang memiliki sistem elektronik terintegrasi untuk pengoperasian dan pengaturan kecepatannya. EC motor banyak digunakan pada aplikasi HVAC tertentu yang membutuhkan efisiensi dan kontrol kecepatan.

Keunggulannya dapat mencakup:

• Efisiensi tinggi pada kondisi tertentu.
• Kontrol kecepatan yang baik.
• Tidak selalu membutuhkan VFD eksternal.
• Cocok untuk aplikasi dengan kebutuhan airflow variabel.

Pemilihan EC motor tetap harus berdasarkan kapasitas dan operating point yang dibutuhkan.

Direct Drive vs Belt Drive

Motor fan AHU dapat menggunakan sistem direct drive maupun belt drive.

Direct Drive

Pada direct drive, motor terhubung langsung dengan fan.

Motor → Fan

Tidak ada belt dan pulley sebagai transmisi.

Kelebihan:

• Komponen transmisi lebih sedikit.
• Tidak memerlukan penggantian belt.
• Maintenance mekanis lebih sederhana.
• Tidak ada slip belt.
• Cocok untuk berbagai aplikasi AHU modern.

Namun, pemilihan ukuran dan kecepatan motor harus tepat karena hubungan motor dan fan bersifat langsung.

Belt Drive

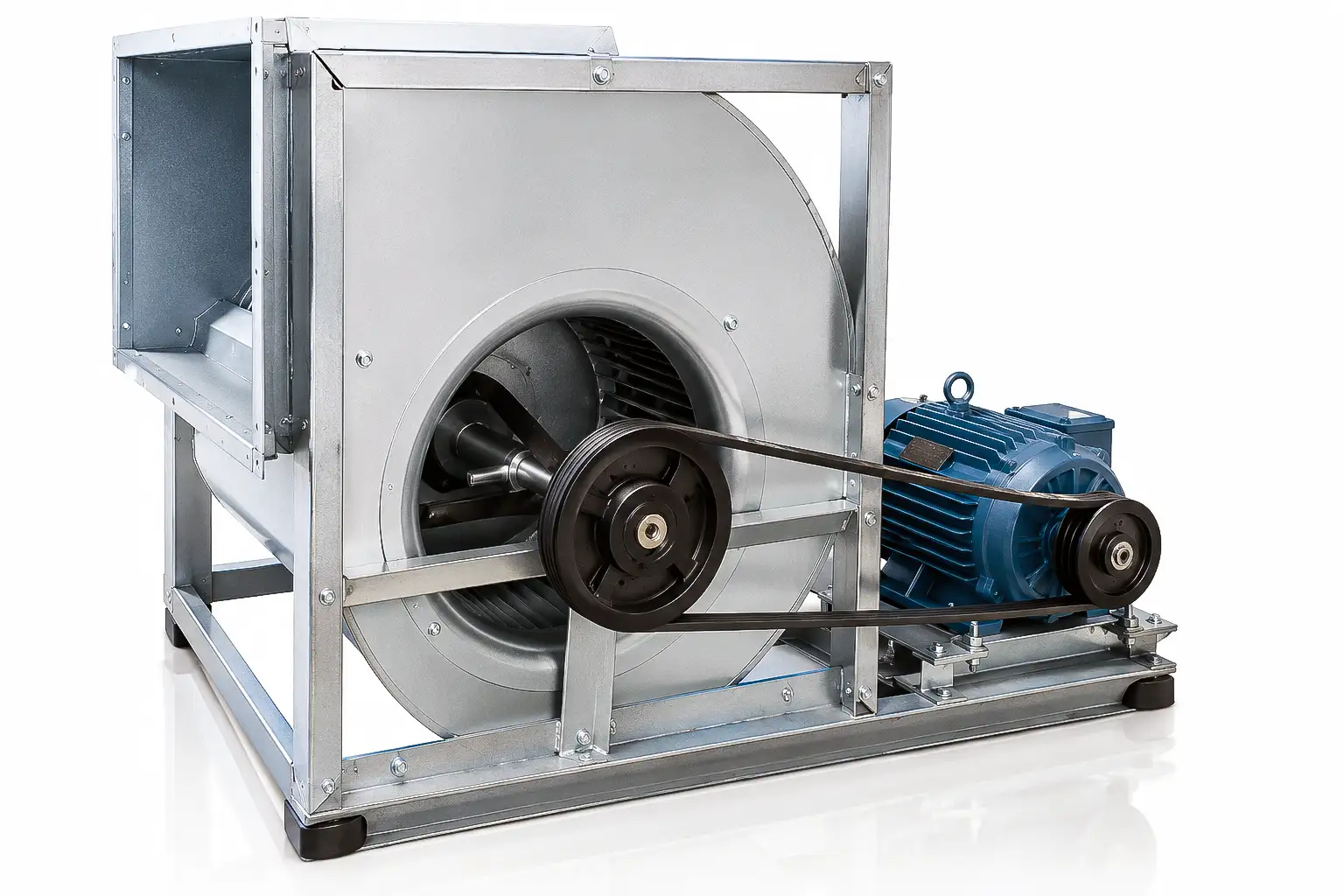

Pada belt drive, motor menggerakkan fan melalui pulley dan belt.

Motor → Pulley → Belt → Pulley Fan → Impeller

Sistem ini memberikan fleksibilitas dalam pengaturan rasio putaran fan.

Kelebihan:

• Fleksibel dalam menentukan RPM fan.
• Dapat digunakan pada berbagai konfigurasi fan.
• Memudahkan penyesuaian tertentu melalui pulley.

Namun, belt perlu diperiksa dan dirawat secara berkala.

Faktor yang Perlu Dipertimbangkan Saat Memilih Motor Fan AHU

Ada beberapa parameter penting yang perlu diperhatikan.

1. Daya Motor

Daya motor harus sesuai dengan kebutuhan fan pada operating point. Daya terlalu kecil dapat menyebabkan motor bekerja terlalu berat. Sebaliknya, motor yang terlalu besar dapat meningkatkan biaya awal dan belum tentu bekerja pada kondisi paling efisien.

2. Airflow

Airflow merupakan parameter dasar dalam pemilihan fan dan motor. Airflow biasanya dinyatakan dalam:

• CFM.
• CMH.
• m³/s.

Motor harus dipilih berdasarkan kebutuhan fan untuk menghasilkan airflow tersebut.

3. Static Pressure

Static pressure sangat penting karena fan harus mampu mengatasi tahanan sistem. Tahanan dapat berasal dari:

• Filter.
• Cooling coil.
• Heating coil.
• Damper.
• Ducting.
• Elbow.
• Diffuser.
• Grille.
• Silencer.

Semakin tinggi pressure yang harus diatasi, semakin besar kebutuhan daya fan.

4. RPM

Kecepatan putaran motor berpengaruh terhadap performa fan. RPM yang terlalu tinggi dapat meningkatkan:

• Kebisingan.
• Getaran.
• Konsumsi energi.
• Beban mekanis.

Karena itu, RPM harus dipilih berdasarkan karakteristik fan.

5. Efisiensi Motor

Efisiensi motor menunjukkan seberapa efektif energi listrik diubah menjadi energi mekanis. Motor dengan efisiensi lebih tinggi dapat membantu mengurangi kehilangan energi selama operasi. Untuk AHU yang beroperasi dalam waktu lama, efisiensi motor menjadi semakin penting.

6. Tegangan dan Frekuensi

Motor harus sesuai dengan sumber listrik yang tersedia. Parameter yang perlu diperhatikan antara lain:

• Voltage.
• Frequency.
• Phase.

Contohnya, motor dapat dirancang untuk sistem listrik:

3 Phase, 380–400 V, 50 Hz

Namun, spesifikasi aktual harus mengikuti desain kelistrikan proyek dan nameplate motor.

7. Sistem Kontrol

Jika AHU membutuhkan airflow yang dapat berubah-ubah, motor perlu kompatibel dengan sistem kontrol yang digunakan. Beberapa konfigurasi yang umum:

• Motor + VFD.
• EC motor.
• Sistem kontrol BMS.
• Variable airflow control.

Pemilihan sistem kontrol harus dilakukan bersamaan dengan pemilihan fan dan motor.

8. Duty dan Operating Hours

AHU yang beroperasi 24 jam membutuhkan perhatian lebih terhadap efisiensi dan keandalan motor.

Contohnya:

• Data center.
• Rumah sakit.
• Industri farmasi.
• Clean room.
• Fasilitas produksi.

Untuk aplikasi seperti ini, motor harus dipilih dengan mempertimbangkan pola operasi dan kebutuhan reliability.

9. Lingkungan Operasi

Kondisi lingkungan dapat memengaruhi pemilihan motor. Perhatikan apakah motor ditempatkan pada:

• Area kering.
• Area lembap.
• Area berdebu.
• Area dengan temperatur tinggi.
• Area dengan risiko korosi.

Protection rating dan konstruksi motor harus disesuaikan dengan kondisi pemasangan.

10. Tingkat Kebisingan

Motor dan fan sama-sama dapat berkontribusi terhadap kebisingan sistem. Pada aplikasi seperti:

• Rumah sakit.
• Hotel.
• Perkantoran.
• Laboratorium.
• Ruang tertentu yang membutuhkan kondisi akustik khusus.

Tingkat kebisingan perlu dipertimbangkan sejak tahap desain.

Motor Fan AHU untuk Rumah Sakit

AHU rumah sakit dapat memiliki kebutuhan operasi yang lebih ketat dibandingkan bangunan komersial biasa. Motor fan perlu dipilih berdasarkan kebutuhan airflow, static pressure, pola operasi, serta kebutuhan kontrol sistem.

Selain motor, keseluruhan fan assembly juga perlu diperhatikan agar:

• Getaran terkendali.
• Airflow stabil.
• Maintenance mudah.
• Sistem dapat bekerja secara reliable.

Untuk area tertentu, sistem juga dapat membutuhkan redundancy sesuai desain fasilitas.

Motor Fan AHU untuk Clean Room

Pada clean room, kestabilan airflow merupakan salah satu aspek penting. Fan harus mampu mempertahankan airflow sesuai kebutuhan sistem meskipun pressure drop filter dapat berubah selama masa operasi.

Karena itu, kombinasi:

Motor + Fan + VFD/EC Control + Sensor + Controller

dapat digunakan untuk menjaga airflow sesuai set point. Desain aktual bergantung pada kebutuhan clean room dan sistem HVAC yang digunakan.

Motor Fan AHU untuk Industri Farmasi

Industri farmasi dapat membutuhkan sistem HVAC yang beroperasi dalam waktu panjang dan memiliki kontrol lingkungan yang ketat. Motor fan harus mampu mendukung kebutuhan:

• Airflow.
• Static pressure.
• Temperatur.
• Kelembapan.
• Filtrasi.
• Pressure differential.

Pada sistem seperti ini, efisiensi energi juga menjadi pertimbangan karena AHU dapat beroperasi dalam waktu lama.

Tanda Motor Fan AHU Mengalami Masalah

Beberapa tanda yang perlu diperhatikan antara lain:

Motor Cepat Panas

Dapat disebabkan oleh beban berlebih, masalah listrik, ventilasi motor yang kurang baik, atau kondisi mekanis tertentu.

Getaran Berlebih

Getaran dapat berasal dari:

• Fan tidak balance.
• Bearing bermasalah.
• Misalignment.
• Belt bermasalah.
• Mounting tidak stabil.

Suara Tidak Normal

Suara berlebihan dapat menunjukkan adanya masalah pada bearing, fan, belt, atau komponen mekanis lainnya.

Airflow Menurun

Airflow yang menurun dapat disebabkan oleh masalah fan, motor, filter, ducting, atau perubahan pressure sistem.

Motor Sering Trip

Motor yang sering mengalami trip perlu diperiksa karena dapat berkaitan dengan beban, proteksi listrik, temperatur, atau masalah mekanis.

Maintenance Motor Fan AHU

Maintenance motor penting untuk menjaga keandalan AHU. Pemeriksaan dapat mencakup:

• Temperatur motor.
• Arus listrik.
• Tegangan.
• Bearing.
• Getaran.
• Kondisi mounting.
• Kebersihan motor.
• Kabel dan terminal.
• Sistem proteksi.
• Kondisi belt dan pulley untuk sistem belt drive.

Data pengukuran sebaiknya dibandingkan dengan kondisi normal atau spesifikasi manufacturer. Perubahan yang signifikan dapat menjadi indikasi awal adanya masalah.

Tips Memilih Motor Fan AHU

Agar pemilihan motor lebih tepat, gunakan beberapa langkah berikut:

1. Tentukan airflow AHU.
2. Hitung total static pressure sistem.
3. Pilih fan berdasarkan operating point.
4. Tentukan kebutuhan daya fan.
5. Pertimbangkan efisiensi motor.
6. Tentukan RPM yang sesuai.
7. Pilih direct drive atau belt drive.
8. Tentukan kebutuhan VFD atau EC motor.
9. Periksa voltage dan frequency.
10. Pertimbangkan kondisi lingkungan dan jam operasi.
11. Perhatikan tingkat kebisingan dan getaran.
12. Sediakan akses maintenance yang memadai.

Dengan langkah tersebut, pemilihan motor tidak hanya berdasarkan kapasitas nominal, tetapi berdasarkan kebutuhan sistem secara keseluruhan.

Air Handling Unit Manufacturers and Suppliers

Kesimpulan

Motor fan AHU adalah komponen penggerak yang menyediakan tenaga mekanis untuk memutar fan sehingga Air Handling Unit dapat menghasilkan airflow sesuai kebutuhan.

Pemilihan motor tidak cukup hanya melihat nilai CFM. Airflow, static pressure, daya fan, RPM, efisiensi, tegangan, frekuensi, sistem direct drive atau belt drive, jenis kontrol, kondisi lingkungan, dan pola operasi semuanya perlu dipertimbangkan.

Untuk aplikasi dengan kebutuhan airflow variabel, penggunaan VFD atau EC motor dapat menjadi pilihan tergantung desain sistem. Sementara untuk AHU yang bekerja dalam waktu panjang, efisiensi motor dan keandalan menjadi semakin penting.

Pada akhirnya, fan dan motor harus dipilih sebagai satu kesatuan. Fan menentukan kebutuhan aliran dan tekanan, sedangkan motor harus mampu menyediakan tenaga yang sesuai untuk mempertahankan operating point tersebut. Pemilihan yang tepat akan membantu AHU bekerja lebih stabil, efisien, dan andal dalam jangka panjang.
