Cooling coil pada AHU merupakan salah satu komponen utama yang berfungsi menurunkan temperatur udara sebelum udara tersebut didistribusikan ke dalam ruangan. Komponen ini bekerja melalui proses perpindahan panas antara udara yang melewati coil dan media pendingin yang mengalir di dalam tube.

Dalam sistem HVAC, cooling coil menjadi bagian penting karena kondisi udara yang masuk ke ruangan tidak hanya dipengaruhi oleh kapasitas Air Handling Unit, tetapi juga oleh performa coil yang digunakan.

Cooling coil dapat ditemukan pada berbagai aplikasi, mulai dari gedung perkantoran, hotel, pusat perbelanjaan, rumah sakit, industri, hingga clean room dan fasilitas farmasi.

Apa Itu Cooling Coil pada AHU?

Cooling coil adalah heat exchanger yang digunakan untuk mendinginkan udara di dalam Air Handling Unit. Secara umum, cooling coil terdiri dari beberapa bagian seperti tube, fin, frame, dan koneksi masuk serta keluar media pendingin. Udara mengalir melewati permukaan coil, sedangkan media pendingin mengalir melalui tube.

Panas dari udara kemudian berpindah ke media pendingin sehingga temperatur udara setelah melewati coil menjadi lebih rendah.

Pada sistem AHU berbasis chilled water, media pendinginnya berupa air dingin yang berasal dari chiller. Sementara pada sistem DX, refrigeran dapat mengalir langsung di dalam coil sebagai media pendingin.

Dengan demikian, jenis cooling coil yang digunakan harus disesuaikan dengan sistem HVAC dan kebutuhan aplikasinya.

Fungsi Cooling Coil pada AHU

Fungsi utama cooling coil adalah menurunkan temperatur udara. Namun, dalam praktiknya komponen ini memiliki beberapa fungsi lain.

1. Menurunkan Temperatur Udara

Udara yang masuk ke AHU memiliki temperatur tertentu. Ketika udara melewati permukaan cooling coil yang lebih dingin, panas dari udara berpindah menuju media pendingin.

Hasilnya, temperatur udara keluar dari coil menjadi lebih rendah. Proses ini menjadi salah satu tahapan penting sebelum udara dialirkan menuju ruangan melalui sistem ducting.

2. Membantu Mengurangi Kelembapan Udara

Cooling coil tidak hanya berkaitan dengan temperatur. Pada kondisi tertentu, coil juga berperan dalam proses dehumidifikasi.

Ketika temperatur permukaan coil berada di bawah dew point udara, uap air di udara dapat mengalami kondensasi pada permukaan coil. Air kondensat kemudian dikumpulkan dan dialirkan melalui drain pan serta pipa drain.

Karena itu, desain cooling coil dan kondisi operasinya perlu mempertimbangkan kebutuhan temperatur sekaligus kelembapan.

3. Mengontrol Kondisi Udara Supply

Cooling coil membantu menghasilkan kondisi udara yang sesuai sebelum udara didistribusikan ke ruangan. Parameter seperti temperatur udara masuk, temperatur udara keluar, airflow, kelembapan, serta kondisi media pendingin perlu diperhitungkan dalam proses pemilihan coil.

4. Memindahkan Panas dari Udara

Pada dasarnya, cooling coil merupakan alat perpindahan panas. Panas dari udara dipindahkan ke media pendingin yang mengalir di dalam tube. Efektivitas proses tersebut dipengaruhi oleh luas permukaan coil, material, konfigurasi tube dan fin, airflow, serta temperatur media pendingin.

Cara Kerja Cooling Coil pada AHU

Cara kerja cooling coil sebenarnya cukup sederhana jika dilihat dari prinsip dasarnya. Udara masuk ke AHU kemudian melewati filter. Setelah proses filtrasi, udara diarahkan menuju cooling coil.

Pada saat yang sama, media pendingin mengalir di dalam tube cooling coil. Ketika udara melewati permukaan fin dan tube yang memiliki temperatur lebih rendah, terjadi perpindahan panas dari udara menuju media pendingin.

Secara sederhana, prosesnya dapat digambarkan sebagai:

Udara Masuk → Filter → Cooling Coil → Udara Lebih Dingin → Fan → Ducting → Ruangan

Sementara pada sisi media pendingin:

Media Pendingin Masuk → Tube Cooling Coil → Menyerap Panas → Media Pendingin Keluar

Pada sistem chilled water, air dingin dari chiller masuk ke coil, menyerap panas dari udara, kemudian kembali menuju sistem chiller untuk didinginkan kembali.

Cooling Coil Chilled Water pada AHU

Salah satu konfigurasi yang banyak digunakan pada sistem AHU adalah chilled water cooling coil. Pada sistem ini, chilled water dari chiller dialirkan melalui tube coil. Udara yang melewati coil kemudian mentransfer panasnya ke chilled water.

Keunggulan sistem ini adalah cooling coil dapat dirancang dalam berbagai ukuran dan konfigurasi sesuai kebutuhan airflow serta kapasitas pendinginan.

Parameter yang umum diperhatikan antara lain:

• Airflow.
• Cooling capacity.
• Temperatur entering air.
• Temperatur leaving air.
• Temperatur chilled water masuk.
• Temperatur chilled water keluar.
• Water flow rate.
• Face velocity.
• Jumlah row coil.
• Fin spacing.
• Material tube dan fin.

Karena parameter tersebut saling berkaitan, pemilihan coil sebaiknya dilakukan berdasarkan perhitungan teknis, bukan hanya berdasarkan ukuran fisiknya.

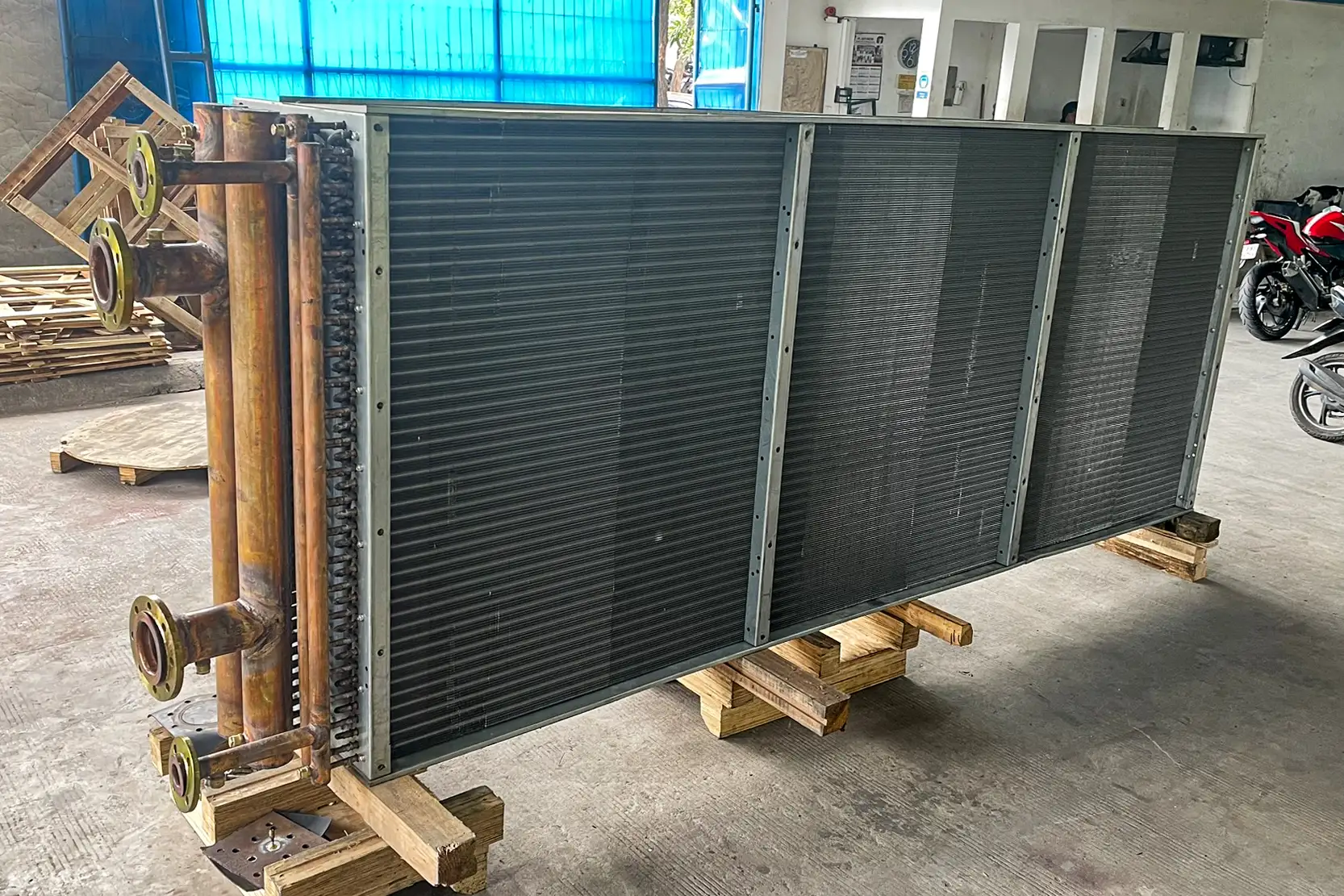

Komponen Utama Cooling Coil

Cooling coil pada AHU terdiri dari beberapa bagian utama yang bekerja bersama dalam proses perpindahan panas.

Tube

Tube menjadi jalur mengalirnya media pendingin. Material tube yang umum digunakan adalah copper, meskipun material lain dapat digunakan sesuai kebutuhan aplikasi dan kondisi lingkungan. Ukuran diameter tube juga dapat bervariasi, misalnya 5/16 inch, 3/8 inch, 1/2 inch, hingga ukuran lainnya.

Fin

Fin merupakan lembaran tipis yang dipasang pada tube untuk memperbesar luas permukaan perpindahan panas. Material fin yang umum digunakan adalah aluminium. Dengan luas permukaan yang lebih besar, proses perpindahan panas antara udara dan coil dapat berlangsung lebih efektif.

Frame

Frame berfungsi sebagai struktur penyangga tube dan fin agar keseluruhan coil tetap kokoh. Material frame dapat disesuaikan dengan kebutuhan, misalnya galvanized steel, aluminium, stainless steel, atau material lainnya.

Header

Pada cooling coil tertentu, header digunakan untuk mengatur distribusi media pendingin menuju rangkaian tube. Desain header perlu memperhatikan distribusi aliran agar media pendingin dapat mengalir secara optimal ke seluruh bagian coil.

Connection

Connection atau sambungan digunakan sebagai jalur masuk dan keluar media pendingin. Ukuran dan konfigurasi connection disesuaikan dengan kebutuhan sistem serta desain coil.

Drain Pan

Pada cooling coil yang menghasilkan kondensasi, drain pan berfungsi menampung air kondensat yang terbentuk selama proses pendinginan. Drain pan kemudian dihubungkan dengan sistem pembuangan kondensat.

Jual Custom Coil Evaporator, AHU Coil, dan Coil HVAC

Material Cooling Coil

Material merupakan salah satu faktor yang perlu diperhatikan dalam pembuatan cooling coil. Beberapa kombinasi material yang umum digunakan adalah:

Copper Tube + Aluminium Fin

Kombinasi ini banyak digunakan pada sistem HVAC karena copper memiliki konduktivitas termal yang baik, sedangkan aluminium dapat digunakan sebagai material fin untuk memperluas area perpindahan panas.

Untuk kondisi lingkungan tertentu, fin juga dapat menggunakan coating khusus seperti hydrophilic coating, epoxy coating, atau protective coating untuk membantu meningkatkan ketahanan terhadap kondisi lingkungan tertentu.

Pemilihan material tetap harus disesuaikan dengan temperatur, kelembapan, kualitas udara, potensi korosi, dan kebutuhan aplikasi.

Faktor yang Mempengaruhi Performa Cooling Coil

Performa cooling coil tidak hanya ditentukan oleh ukuran coil. Ada beberapa parameter yang dapat memengaruhinya.

1. Airflow

Semakin besar airflow yang melewati coil, semakin besar pula jumlah udara yang harus diproses. Airflow biasanya dinyatakan dalam CFM atau CMH.

2. Face Velocity

Face velocity menunjukkan kecepatan udara ketika melewati permukaan coil. Face velocity yang terlalu tinggi dapat meningkatkan pressure drop dan berpotensi memengaruhi proses pemisahan kondensat. Karena itu, face velocity perlu dipertimbangkan ketika menentukan ukuran coil.

3. Jumlah Row

Cooling coil dapat memiliki beberapa row tube. Jumlah row berpengaruh terhadap luas permukaan perpindahan panas dan karakteristik pressure drop. Penentuan jumlah row harus disesuaikan dengan target kapasitas dan kondisi operasi.

4. Fin Spacing

Jarak antarfin atau fin spacing memengaruhi luas permukaan coil dan hambatan aliran udara. Fin spacing yang lebih rapat dapat memberikan luas permukaan yang lebih besar, tetapi juga perlu mempertimbangkan potensi penumpukan debu serta pressure drop.

5. Temperatur Chilled Water

Pada sistem chilled water, temperatur air masuk dan keluar coil menjadi parameter penting dalam menentukan kapasitas pendinginan. Perubahan temperatur chilled water dapat memengaruhi performa coil secara keseluruhan.

6. Kondisi Udara Masuk

Temperatur dan kelembapan udara yang masuk ke cooling coil juga berpengaruh terhadap kapasitas sensible dan latent cooling. Karena itu, data kondisi udara entering air perlu diketahui saat melakukan pemilihan coil.

Cooling Coil dan Kondensasi

Salah satu hal penting dalam pengoperasian cooling coil adalah terbentuknya kondensasi. Ketika udara lembap melewati permukaan coil yang temperaturnya lebih rendah daripada dew point, uap air dapat berubah menjadi air. Air tersebut kemudian terkumpul di bagian bawah coil dan dialirkan menuju drain pan.

Jika sistem drainase tidak dirancang atau dirawat dengan baik, air kondensat dapat menyebabkan masalah seperti:

• Air menetes ke dalam AHU.
• Genangan air.
• Pertumbuhan mikroorganisme.
• Korosi pada komponen.
• Gangguan kebersihan unit.

Oleh sebab itu, drain pan dan sistem drain perlu menjadi bagian dari perhatian dalam desain dan maintenance AHU.

Perbedaan Cooling Coil Chilled Water dan DX Coil

Cooling coil AHU dapat menggunakan media pendingin yang berbeda. Dua konfigurasi yang umum adalah chilled water coil dan DX coil.

Parameter	Chilled Water Coil	DX Coil
Media pendingin	Chilled water	Refrigeran
Sumber pendingin	Chiller	Sistem refrigerasi
Sistem	Air sebagai media sekunder	Refrigeran langsung
Aplikasi	AHU central, gedung, industri	Sistem DX dan aplikasi tertentu
Kontrol	Mengatur aliran chilled water	Mengatur aliran refrigeran

Keduanya memiliki prinsip perpindahan panas yang sama, tetapi desain dan sistem pendukungnya berbeda. Pemilihan jenis coil harus disesuaikan dengan konfigurasi sistem HVAC secara keseluruhan.

Cara Memilih Cooling Coil untuk AHU

Pemilihan cooling coil sebaiknya dilakukan berdasarkan data teknis yang lengkap.

Beberapa data yang umumnya dibutuhkan antara lain:

• Kapasitas airflow.
• Temperatur udara masuk.
• Temperatur udara keluar yang diinginkan.
• Relative humidity.
• Temperatur chilled water masuk.
• Temperatur chilled water keluar.
• Cooling capacity.
• Allowable pressure drop.
• Face velocity.
• Dimensi AHU.
• Jumlah row.
• Fin spacing.
• Material tube dan fin.
• Kondisi lingkungan.

Dari data tersebut, konfigurasi cooling coil dapat ditentukan agar sesuai dengan kebutuhan sistem.

Untuk proyek dengan kebutuhan khusus, cooling coil juga dapat dibuat secara custom berdasarkan dimensi AHU, kapasitas pendinginan, airflow, dan kondisi operasi yang ditentukan.

Air Handling Unit Manufacturers and Suppliers

Maintenance Cooling Coil pada AHU

Cooling coil perlu mendapatkan perawatan secara berkala karena permukaannya dapat menjadi tempat menumpuknya debu dan kotoran. Coil yang kotor dapat menyebabkan airflow terganggu, pressure drop meningkat, dan perpindahan panas menjadi kurang optimal.

Maintenance dapat mencakup:

• Pemeriksaan kondisi fin.
• Membersihkan permukaan coil.
• Memeriksa kebocoran tube.
• Memeriksa sambungan dan header.
• Memeriksa drain pan.
• Membersihkan saluran drain.
• Memeriksa kondisi coating.
• Memeriksa temperatur dan tekanan operasi.

Frekuensi maintenance dapat disesuaikan dengan kondisi lingkungan dan intensitas penggunaan AHU.

Kapan Cooling Coil Perlu Diganti?

Cooling coil tidak selalu harus langsung diganti ketika performanya menurun. Pemeriksaan terlebih dahulu diperlukan untuk mengetahui penyebab masalah.

Namun, penggantian dapat dipertimbangkan apabila coil mengalami:

• Kebocoran yang sulit diperbaiki.
• Korosi berat.
• Kerusakan fin yang signifikan.
• Penurunan kapasitas pendinginan.
• Kerusakan struktur coil.
• Ketidaksesuaian kapasitas dengan kebutuhan sistem setelah adanya perubahan beban.

Dalam kondisi tertentu, replacement cooling coil dapat menjadi solusi tanpa harus mengganti seluruh unit AHU.

Cooling Coil Custom untuk AHU

Setiap AHU memiliki kebutuhan yang dapat berbeda. Ukuran casing, airflow, cooling capacity, temperatur operasi, dan konfigurasi sistem dapat menentukan spesifikasi cooling coil yang digunakan.

Karena itu, penggunaan cooling coil custom dapat menjadi pilihan ketika coil standar tidak sesuai dengan kebutuhan unit.

Cooling coil dapat dirancang berdasarkan:

• Dimensi coil.
• Diameter tube.
• Jumlah row.
• Fin spacing.
• Material tube.
• Material fin.
• Jenis coating.
• Jumlah circuit.
• Posisi connection.
• Kapasitas pendinginan.
• Kondisi airflow.

Pendekatan custom memungkinkan coil disesuaikan dengan ruang pemasangan dan kebutuhan performa AHU.

Kesimpulan

Cooling coil pada AHU berfungsi untuk menurunkan temperatur udara melalui proses perpindahan panas antara udara dan media pendingin. Selain pendinginan sensible, cooling coil juga dapat membantu proses dehumidifikasi ketika kondisi permukaan coil memungkinkan terjadinya kondensasi.

Performa cooling coil dipengaruhi oleh banyak faktor, mulai dari airflow, face velocity, jumlah row, fin spacing, temperatur media pendingin, hingga kondisi udara yang masuk.

Karena itu, pemilihan cooling coil harus dilakukan berdasarkan kebutuhan sistem HVAC secara keseluruhan. Untuk AHU dengan ukuran atau spesifikasi tertentu, cooling coil custom dapat menjadi solusi agar kapasitas dan konfigurasi coil lebih sesuai dengan kebutuhan.
