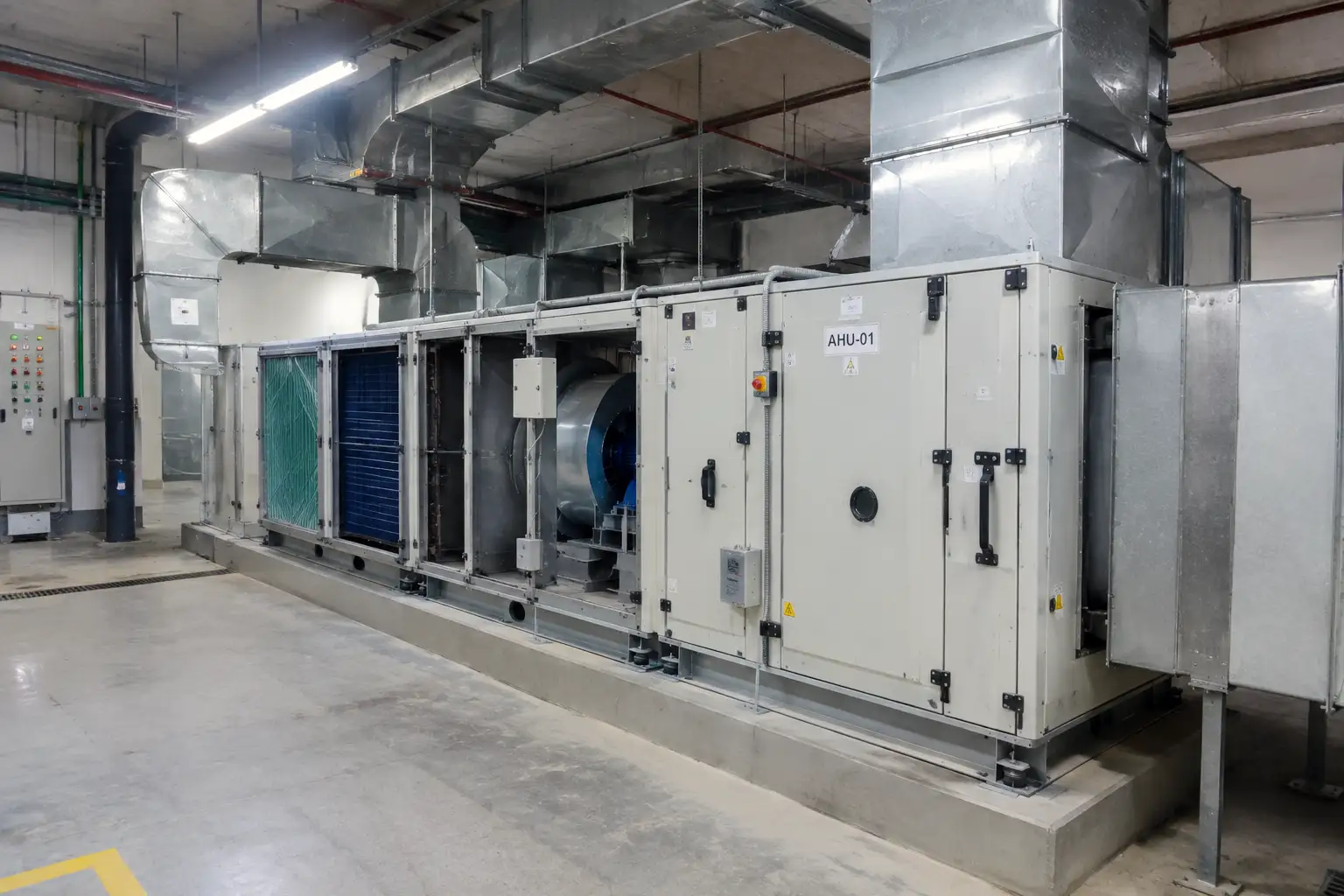

Air Handling Unit (AHU) merupakan salah satu komponen penting dalam sistem HVAC yang bertugas mengolah dan mendistribusikan udara ke dalam ruangan. Karena bekerja secara terus-menerus, bagian dalam AHU dapat mengalami penumpukan debu, kotoran, dan kontaminan, terutama pada filter, cooling coil, fan, drain pan, serta permukaan casing.

Jika tidak dibersihkan secara berkala, kotoran tersebut dapat menghambat aliran udara, meningkatkan pressure drop, menurunkan performa cooling coil, hingga membuat sistem bekerja lebih berat. Karena itu, membersihkan AHU secara rutin merupakan bagian penting dari maintenance sistem tata udara.

Mengapa Air Handling Unit Perlu Dibersihkan?

AHU bekerja dengan menarik dan mengalirkan udara melalui berbagai komponen. Selama proses tersebut, debu dan partikel dari udara dapat tertahan pada filter maupun menempel pada bagian lain di dalam unit.

Beberapa alasan AHU perlu dibersihkan antara lain:

• Menjaga airflow tetap optimal.
• Mengurangi penumpukan debu.
• Menjaga performa cooling coil.
• Membantu menjaga kebersihan udara.
• Mengurangi pressure drop akibat kotoran.
• Menjaga drain system tetap berfungsi.
• Membantu mencegah pertumbuhan mikroorganisme pada area yang lembap.
• Mempertahankan efisiensi operasi AHU.
• Memperpanjang umur komponen.

AHU yang bersih juga memudahkan teknisi melakukan pemeriksaan apabila terjadi masalah pada sistem.

Bagian AHU yang Perlu Dibersihkan

Tidak semua bagian AHU dibersihkan dengan cara yang sama. Beberapa komponen membutuhkan perhatian lebih karena bersentuhan langsung dengan aliran udara. Bagian yang umumnya perlu diperiksa dan dibersihkan meliputi:

1. Filter AHU
2. Cooling coil
3. Heating coil
4. Fan dan impeller
5. Motor fan
6. Drain pan
7. Drain pipe
8. Casing bagian dalam
9. Damper
10. Ducting atau bagian transisi yang dapat diakses

Untuk AHU tertentu, terdapat pula komponen seperti humidifier, heat exchanger, silencer, atau sistem filtrasi tambahan yang membutuhkan metode maintenance tersendiri.

Air Handling Unit Manufacturers and Suppliers

Persiapan Sebelum Membersihkan AHU

Sebelum mulai membersihkan AHU, jangan langsung membuka unit dan menyemprotkan air. Ada beberapa hal yang perlu dipersiapkan terlebih dahulu.

1. Matikan AHU

Pastikan unit dalam kondisi tidak beroperasi sebelum pekerjaan dimulai.

2. Isolasi Sumber Listrik

Lakukan prosedur isolasi energi yang sesuai agar fan atau motor tidak tiba-tiba beroperasi ketika sedang dilakukan maintenance. Untuk pekerjaan maintenance di fasilitas industri, prosedur lockout/tagout (LOTO) perlu mengikuti aturan keselamatan dan prosedur perusahaan.

3. Gunakan APD

APD dapat disesuaikan dengan kondisi pekerjaan, misalnya:

• Sarung tangan kerja.
• Masker atau respirator yang sesuai.
• Kacamata pelindung.
• Sepatu keselamatan.
• Pelindung tambahan apabila menggunakan chemical cleaner.

4. Periksa Kondisi AHU

Sebelum dibersihkan, periksa apakah terdapat:

• Kebocoran air.
• Korosi.
• Kabel yang rusak.
• Baut atau panel yang longgar.
• Fan yang tidak normal.
• Kondensasi berlebihan.

Jika ditemukan masalah, catat terlebih dahulu sebelum pekerjaan dilanjutkan.

Cara Membersihkan Air Handling Unit

Berikut langkah umum yang dapat digunakan sebagai panduan maintenance.

1. Buka Panel Inspection AHU

Buka panel atau access door yang memang disediakan untuk maintenance. Hindari membuka bagian yang tidak diperlukan. Setelah panel dibuka, periksa kondisi bagian dalam AHU. Perhatikan apakah terdapat:

• Debu.
• Kotoran.
• Air tergenang.
• Korosi.
• Jamur atau kontaminasi.
• Kerusakan komponen.

2. Bersihkan Bagian Dalam Casing AHU

Debu pada permukaan casing bagian dalam dapat dibersihkan menggunakan:

• Vacuum cleaner.
• Lap.
• Brush lembut.
• Cleaning equipment yang sesuai.

Untuk debu ringan, metode dry cleaning biasanya lebih mudah dilakukan. Jika menggunakan cairan pembersih, pastikan chemical tersebut kompatibel dengan material permukaan dan komponen AHU. Jangan menggunakan cairan secara berlebihan karena dapat masuk ke bagian elektrik atau komponen yang tidak dirancang terkena air.

3. Bersihkan Filter AHU

Filter merupakan salah satu bagian yang paling cepat kotor. Jika filter sudah terlalu kotor, airflow dapat berkurang dan pressure drop meningkat. Cara membersihkan filter bergantung pada jenis filter.

Filter yang Dapat Dicuci
Beberapa filter tertentu dapat dibersihkan sesuai instruksi manufacturer. Setelah dicuci, filter harus benar-benar kering sebelum dipasang kembali.

Filter Sekali Pakai
Filter disposable umumnya diganti ketika sudah mencapai kondisi penggantian yang ditentukan. Jangan mencuci filter yang memang dirancang untuk sekali pakai.

HEPA Filter
HEPA filter membutuhkan penanganan khusus. Jangan membersihkannya dengan cara yang dapat merusak media filter. Penggantian atau prosedur cleaning harus mengikuti spesifikasi manufacturer dan prosedur fasilitas.

4. Bersihkan Cooling Coil AHU

Cooling coil merupakan salah satu komponen yang sangat penting untuk diperhatikan. Debu dan kotoran yang menempel pada fin dapat mengurangi aliran udara melalui coil dan mengganggu proses perpindahan panas. Pembersihan dapat dilakukan menggunakan metode yang sesuai dengan kondisi coil, misalnya:

• Vacuum.
• Soft brush.
• Low-pressure air.
• Coil cleaner yang sesuai.
• Air bertekanan rendah apabila diperbolehkan oleh prosedur maintenance.

Hindari menggunakan tekanan yang terlalu tinggi karena fin aluminium dapat bengkok atau rusak.

5. Bersihkan Fin Cooling Coil

Fin cooling coil memiliki bentuk yang relatif tipis dan mudah mengalami kerusakan. Karena itu, jangan menggunakan sikat kasar atau tekanan tinggi secara sembarangan. Jika fin sudah bengkok, airflow dapat terganggu. Untuk membersihkan coil:

Debu ringan → vacuum atau brush lembut

Kotoran lebih berat → gunakan metode cleaning sesuai material dan rekomendasi manufacturer

Setelah proses cleaning selesai, periksa kembali kondisi fin.

6. Periksa dan Bersihkan Drain Pan

Drain pan berfungsi menampung air kondensasi yang dihasilkan cooling coil. Bagian ini perlu diperhatikan karena air yang menggenang dapat menjadi sumber masalah. Periksa apakah terdapat:

• Lumpur.
• Debu.
• Endapan.
• Karat.
• Air tergenang.
• Sumbatan.

Bersihkan drain pan dan pastikan air dapat mengalir menuju drain pipe dengan baik.

7. Bersihkan Drain Pipe

Drain pipe yang tersumbat dapat menyebabkan air kondensasi tidak dapat keluar dengan baik. Akibatnya, air dapat meluap dari drain pan dan masuk ke area sekitar AHU. Periksa apakah drain pipe:

• Tersumbat.
• Bocor.
• Terlalu kotor.
• Memiliki aliran yang tidak lancar.

Pastikan sistem drain memiliki kemiringan dan konfigurasi yang sesuai dengan desainnya.

8. Bersihkan Fan AHU

Fan merupakan komponen utama yang menggerakkan udara. Debu yang menumpuk pada impeller dapat memengaruhi performa dan keseimbangan fan. Bersihkan:

• Impeller.
• Housing.
• Fan blade.
• Frame.
• Area sekitar fan.

Gunakan metode cleaning yang tidak merusak komponen. Setelah dibersihkan, periksa apakah terdapat:

• Getaran berlebihan.
• Suara tidak normal.
• Baut longgar.
• Kerusakan blade.
• Ketidakseimbangan.

9. Bersihkan Motor Fan

Motor fan juga perlu diperiksa saat maintenance. Namun, motor tidak boleh dibersihkan dengan cara yang memungkinkan air masuk ke bagian elektrik. Perhatikan:

• Kondisi kabel.
• Terminal.
• Bearing jika applicable.
• Ventilasi motor.
• Baut mounting.
• Suara dan getaran.

Jika terdapat tanda overheating atau kerusakan elektrik, pemeriksaan sebaiknya dilakukan oleh teknisi yang kompeten.

10. Bersihkan Damper AHU

Damper berfungsi mengatur aliran udara. Debu yang menumpuk dapat mengganggu pergerakan blade atau linkage. Periksa:

• Blade damper.
• Shaft.
• Linkage.
• Actuator.
• Posisi damper.

Pastikan damper dapat bergerak sesuai kebutuhan sistem.

11. Periksa Heating Coil

Jika AHU menggunakan heating coil, bagian tersebut juga perlu diperiksa. Debu pada permukaan coil dapat mengurangi airflow dan memengaruhi heat transfer. Metode cleaning harus disesuaikan dengan jenis heating coil dan media pemanas yang digunakan.

12. Bersihkan Humidifier

AHU tertentu menggunakan humidifier untuk mengatur kelembapan udara. Jika terdapat humidifier, bagian tersebut perlu mengikuti prosedur cleaning khusus. Perhatikan:

• Nozzle.
• Water line.
• Drain.
• Reservoir.
• Komponen distribusi air atau steam.

Untuk sistem humidifikasi tertentu, kebersihan komponen dan kualitas air menjadi bagian penting dari maintenance.

13. Bersihkan Bagian Luar AHU

Selain bagian dalam, bagian luar casing juga perlu dibersihkan. Debu pada permukaan luar dapat dibersihkan menggunakan lap atau metode yang sesuai. Sekaligus periksa apakah casing mengalami:

• Korosi.
• Cat mengelupas.
• Seal rusak.
• Kebocoran udara.
• Kerusakan panel.

14. Periksa Kembali Setelah Cleaning

Setelah seluruh proses selesai, jangan langsung menyalakan AHU. Pastikan:

• Semua panel sudah terpasang.
• Filter sudah terpasang dengan benar.
• Drain pan bersih.
• Drain pipe tidak tersumbat.
• Tidak ada alat atau benda yang tertinggal di dalam unit.
• Area elektrik dalam kondisi aman.
• Fan dapat berputar dengan normal.
• Semua access door tertutup.

Setelah itu, AHU dapat dinyalakan sesuai prosedur commissioning atau maintenance fasilitas.

Apakah Cooling Coil AHU Boleh Dicuci dengan Air?

Boleh dalam kondisi dan metode yang sesuai, tetapi tidak semua bagian AHU boleh terkena air. Cooling coil memang dapat dibersihkan menggunakan air atau coil cleaning solution tertentu, tetapi tekanan air harus dikontrol agar tidak merusak fin. Selain itu, bagian elektrik seperti:

• Motor.
• Panel kontrol.
• Sensor.
• Actuator.
• Terminal listrik.

harus terlindungi dari air. Sebelum menggunakan chemical cleaner, periksa kompatibilitasnya dengan aluminium fin, copper tube, coating, dan material coil.

Jangan Menggunakan Air Bertekanan Terlalu Tinggi

Salah satu kesalahan dalam membersihkan cooling coil adalah menggunakan tekanan air yang terlalu tinggi. Tekanan yang berlebihan dapat:

• Membengkokkan fin.
• Merusak permukaan coil.
• Mengurangi airflow.
• Merusak coating tertentu.

Jika menggunakan pressure washer, pengaturan tekanan dan jarak penyemprotan harus disesuaikan dengan kondisi coil dan rekomendasi manufacturer.

Bagaimana Membersihkan AHU yang Sangat Kotor?

Jika AHU sudah lama tidak dibersihkan, jangan langsung menggunakan metode pembersihan yang agresif. Lakukan pemeriksaan terlebih dahulu. Urutannya dapat berupa:

Inspeksi → Vacuum/Dry Cleaning → Cleaning Coil → Drain Cleaning → Component Inspection → Final Check

Untuk AHU yang memiliki kontaminasi berat, sistem clean room, fasilitas farmasi, rumah sakit, atau fasilitas dengan persyaratan higienis tertentu, prosedur cleaning sebaiknya mengikuti SOP fasilitas dan persyaratan teknis yang berlaku.

Tanda AHU Sudah Perlu Dibersihkan

Beberapa tanda yang dapat menjadi indikasi antara lain:

1. Airflow Menurun

Aliran udara yang keluar dari diffuser terasa lebih rendah dari kondisi normal.

2. Pressure Drop Filter Meningkat

Filter yang semakin kotor biasanya memberikan tahanan aliran yang lebih tinggi.

3. Cooling Performance Menurun

Ruangan membutuhkan waktu lebih lama untuk mencapai temperatur yang diinginkan.

4. Cooling Coil Terlihat Kotor

Debu yang menumpuk pada fin merupakan indikasi bahwa coil perlu diperiksa.

5. Drain Pan Kotor

Adanya lumpur, endapan, atau air tergenang perlu segera diperiksa.

6. Fan Berisik

Suara atau getaran yang tidak biasa dapat menjadi tanda fan perlu diperiksa.

Hubungan Kebersihan AHU dengan Airflow

Kebersihan komponen sangat berhubungan dengan airflow. Misalnya:

Filter kotor → Pressure drop meningkat → Fan bekerja lebih berat → Airflow dapat menurun

Hal yang sama dapat terjadi pada cooling coil.

Cooling coil kotor → Tahanan aliran meningkat → Heat transfer terganggu → Performa sistem menurun

Karena itu, membersihkan AHU bukan hanya masalah estetika, tetapi juga bagian dari menjaga performa sistem HVAC.

Checklist Membersihkan Air Handling Unit

Berikut checklist sederhana yang dapat digunakan teknisi:

Checklist tersebut dapat disesuaikan dengan jenis dan konfigurasi AHU masing-masing.

Apakah Filter AHU Harus Dibersihkan atau Diganti?

Jawabannya tergantung jenis filter. Filter washable dapat dibersihkan sesuai prosedur manufacturer. Sedangkan filter disposable biasanya diganti ketika sudah mencapai batas penggunaan atau kondisi pressure drop yang ditentukan. Untuk filter dengan spesifikasi khusus, termasuk HEPA filter, jangan melakukan cleaning secara sembarangan karena dapat memengaruhi integritas media filtrasi.

Cleaning AHU pada Industri Farmasi dan Clean Room

AHU untuk industri farmasi atau clean room membutuhkan perhatian lebih dibandingkan sistem HVAC biasa. Komponen seperti:

• Pre-filter.
• Fine filter.
• HEPA filter.
• Cooling coil.
• Drain pan.
• Ducting.

harus ditangani berdasarkan SOP dan persyaratan kebersihan fasilitas. Pada aplikasi seperti ini, dokumentasi maintenance juga biasanya menjadi bagian penting dari pengelolaan sistem HVAC.

Kapan Cooling Coil Perlu Dibersihkan?

Cooling coil sebaiknya diperiksa secara berkala. Tidak perlu menunggu sampai coil terlihat sangat kotor. Beberapa indikator yang dapat diperhatikan:

• Debu mulai menumpuk.
• Airflow menurun.
• Pressure drop meningkat.
• Cooling performance menurun.
• Fin terlihat tertutup kotoran.
• Drain pan mulai kotor.

Dengan inspeksi berkala, cleaning dapat dilakukan sebelum kotoran menyebabkan gangguan performa yang lebih besar.

Kapan Cooling Coil Perlu Diganti?

Cleaning tidak selalu menjadi solusi. Jika cooling coil mengalami:

• Korosi berat.
• Kebocoran tube.
• Fin rusak parah.
• Kapasitas sudah tidak mencukupi.
• Pressure drop tidak sesuai kebutuhan.
• Kerusakan struktural.

maka coil mungkin perlu diperbaiki atau diganti. Dalam kondisi tersebut, replacement atau custom cooling coil dapat menjadi alternatif setelah dilakukan pemeriksaan teknis.

Kesimpulan

Cara membersihkan Air Handling Unit sebaiknya dilakukan secara sistematis, mulai dari mematikan dan mengisolasi unit, memeriksa kondisi komponen, membersihkan filter, cooling coil, fan, drain pan, casing, damper, hingga melakukan pemeriksaan akhir.

Bagian yang paling perlu mendapat perhatian antara lain:

• Filter AHU
• Cooling coil
• Fan
• Drain pan
• Drain pipe
• Casing
• Damper
• Motor fan

Metode cleaning harus disesuaikan dengan jenis komponen dan rekomendasi manufacturer. Hindari penggunaan air atau tekanan tinggi secara sembarangan, terutama di dekat komponen elektrik dan fin cooling coil.

Yang tidak kalah penting, cleaning AHU bukan hanya soal menjaga unit tetap bersih. Maintenance yang tepat membantu mempertahankan airflow, heat transfer, pressure drop, dan performa sistem HVAC secara keseluruhan.

Jika setelah dibersihkan cooling coil tetap tidak mampu mencapai kapasitas yang dibutuhkan atau ditemukan kebocoran dan kerusakan fisik, perlu dilakukan pemeriksaan lebih lanjut untuk menentukan apakah coil masih dapat diperbaiki atau membutuhkan replacement/custom cooling coil.
