Damper AHU merupakan salah satu komponen penting dalam sistem Air Handling Unit yang berfungsi untuk mengatur, mengarahkan, atau membatasi aliran udara. Komponen ini biasanya dipasang pada bagian tertentu dari AHU maupun sistem ducting untuk membantu mengontrol airflow sesuai kebutuhan sistem HVAC.

Meskipun bentuknya relatif sederhana, damper memiliki peran penting dalam pengaturan distribusi udara. Penggunaan damper dapat ditemukan pada berbagai aplikasi, mulai dari gedung perkantoran dan hotel hingga rumah sakit, industri, clean room, dan fasilitas lainnya.

Pemilihan jenis damper perlu disesuaikan dengan fungsi, posisi pemasangan, karakteristik airflow, serta kebutuhan kontrol sistem.

Apa Itu Damper AHU?

Damper adalah perangkat mekanis yang digunakan untuk mengatur aliran udara di dalam sistem HVAC. Damper umumnya terdiri dari beberapa bilah atau blade yang dapat dibuka, ditutup, atau diatur pada posisi tertentu.

Ketika blade dibuka, aliran udara dapat melewati damper dengan lebih leluasa. Sebaliknya, ketika blade ditutup atau dipersempit, aliran udara dapat dikurangi atau dihentikan.

Secara sederhana:

Damper terbuka → Airflow meningkat

Damper tertutup → Airflow berkurang atau berhenti

Namun, fungsi damper tidak selalu hanya membuka dan menutup aliran udara. Pada sistem AHU modern, damper dapat digunakan untuk melakukan pengaturan airflow secara bertahap melalui actuator dan sistem kontrol.

Fungsi Damper pada AHU

Damper memiliki beberapa fungsi dalam sistem tata udara.

1. Mengatur Airflow

Fungsi utama damper adalah mengatur jumlah udara yang melewati suatu jalur. Pengaturan ini diperlukan ketika sistem memiliki beberapa zona atau jalur distribusi dengan kebutuhan airflow yang berbeda. Misalnya, sebuah AHU mensuply beberapa ruangan. Damper dapat digunakan untuk membantu menyesuaikan distribusi udara menuju masing-masing area.

2. Mengatur Fresh Air dan Return Air

Pada AHU yang menggunakan kombinasi fresh air dan return air, damper dapat digunakan untuk mengatur jumlah udara luar dan udara balik.

Contohnya:

Fresh Air + Return Air → Mixing Section → Filter → Cooling Coil → Fan → Supply Air

Posisi damper fresh air dan return air dapat diatur untuk mendapatkan komposisi udara yang sesuai dengan kebutuhan sistem.

3. Mengisolasi Bagian Sistem

Damper dapat digunakan untuk mengisolasi bagian tertentu dari sistem HVAC. Ketika sebuah bagian membutuhkan maintenance, damper dapat ditutup agar aliran udara pada bagian tersebut berhenti atau berkurang. Hal ini membantu proses pemeliharaan dan pengoperasian sistem.

4. Mengatur Distribusi Udara

Dalam sistem ducting yang memiliki beberapa cabang, damper dapat digunakan untuk membantu menyeimbangkan distribusi airflow. Pengaturan tersebut dikenal sebagai air balancing. Tujuannya adalah memastikan setiap area mendapatkan airflow yang mendekati kebutuhan desain.

5. Membantu Sistem Kontrol HVAC

Damper yang dilengkapi actuator dapat dikendalikan secara otomatis oleh sistem kontrol. Posisi damper dapat berubah berdasarkan parameter tertentu seperti:

• Temperatur.
• Tekanan.
• CO₂.
• Kebutuhan fresh air.
• Mode operasi AHU.
• Jadwal operasi.

Baca juga: Mengenal Fan AHU, Jenis, Fungsi, dan Cara Memilihnya

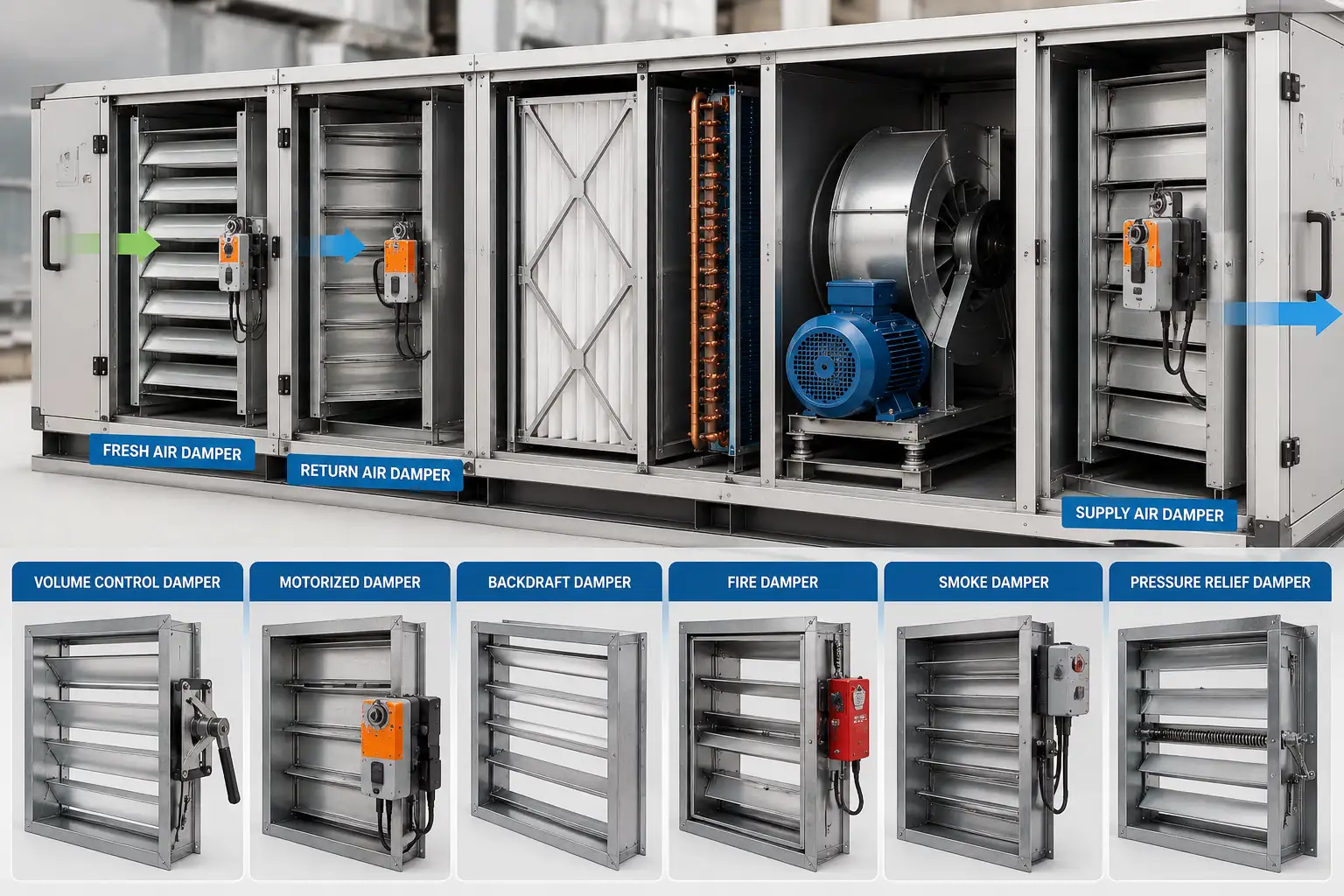

Jenis-Jenis Damper AHU

Damper dapat dibedakan berdasarkan fungsi dan sistem pengoperasiannya. Berikut beberapa jenis damper yang umum digunakan pada sistem AHU dan ducting.

1. Volume Control Damper (VCD)

Volume Control Damper digunakan untuk mengatur jumlah airflow yang melewati ducting. Blade pada damper dapat diatur pada posisi tertentu sehingga volume udara dapat disesuaikan. VCD banyak digunakan pada sistem ducting untuk melakukan pengaturan airflow dan balancing. Damper jenis ini dapat dioperasikan secara manual maupun menggunakan actuator, tergantung kebutuhan sistem.

Fungsi VCD

• Mengatur airflow.
• Membantu balancing ducting.
• Membatasi aliran udara.
• Mengisolasi jalur tertentu.

VCD merupakan salah satu jenis damper yang umum ditemukan pada instalasi HVAC.

2. Motorized Damper

Motorized damper dilengkapi actuator yang memungkinkan posisi damper dikendalikan secara otomatis. Actuator dapat membuka atau menutup damper berdasarkan perintah dari sistem kontrol.

Contohnya, ketika kebutuhan fresh air meningkat, sistem kontrol dapat memberikan perintah kepada actuator untuk membuka damper fresh air. Motorized damper banyak digunakan pada AHU yang membutuhkan kontrol otomatis.

Keunggulan motorized damper

• Dapat dikontrol otomatis.
• Posisi blade dapat diatur.
• Dapat diintegrasikan dengan sistem BMS.
• Cocok untuk sistem HVAC dengan kontrol dinamis.

3. Fresh Air Damper

Fresh air damper digunakan untuk mengatur jumlah udara luar yang masuk ke AHU. Udara luar diperlukan untuk memenuhi kebutuhan ventilasi dan membantu menjaga kualitas udara dalam ruangan. Besarnya fresh air yang diperlukan bergantung pada desain sistem, fungsi ruangan, jumlah penghuni, serta persyaratan ventilasi yang berlaku. Dalam AHU dengan mixing section, fresh air damper biasanya bekerja bersama return air damper.

4. Return Air Damper

Return air damper mengatur jumlah udara balik yang kembali dari ruangan menuju AHU. Udara return dapat dicampurkan dengan fresh air sebelum melewati proses filtrasi dan pengolahan udara.

Contoh sederhana:

Return Air + Fresh Air → Mixing Box → Filter → Cooling Coil → Supply Air

Pengaturan posisi kedua damper dapat membantu sistem mendapatkan kondisi udara campuran yang sesuai.

5. Exhaust Air Damper

Exhaust air damper digunakan untuk mengatur udara yang dikeluarkan dari bangunan atau sistem HVAC. Damper ini dapat digunakan pada sistem yang memiliki jalur exhaust untuk membuang udara dari area tertentu. Dalam sistem dengan heat recovery, exhaust air juga dapat berhubungan dengan proses pertukaran energi dengan udara luar, tergantung konfigurasi peralatan.

6. Fire Damper

Fire damper merupakan damper yang digunakan sebagai bagian dari sistem proteksi kebakaran pada penetrasi ducting tertentu. Fungsinya berbeda dengan volume control damper. Fire damper dirancang untuk membantu membatasi penyebaran api melalui jalur ducting ketika terjadi kondisi kebakaran.

Karena memiliki fungsi keselamatan, spesifikasi dan pemasangannya harus mengikuti persyaratan proteksi kebakaran serta standar yang berlaku pada proyek.

7. Smoke Damper

Smoke damper digunakan untuk membantu mengontrol pergerakan asap melalui sistem ducting. Damper ini biasanya menjadi bagian dari sistem smoke control pada bangunan. Pada sistem tertentu, smoke damper dapat dikombinasikan dengan sistem deteksi kebakaran dan kontrol bangunan.

Fire damper dan smoke damper tidak boleh dianggap sebagai komponen yang sama karena fungsi dan persyaratan aplikasinya dapat berbeda.

8. Backdraft Damper

Backdraft damper digunakan untuk mencegah aliran udara bergerak berlawanan arah dari arah yang diinginkan. Blade pada damper dapat bergerak berdasarkan tekanan atau aliran udara. Ketika airflow bergerak pada arah yang benar, blade terbuka. Ketika terjadi aliran balik, blade dapat menutup. Damper ini sering digunakan pada sistem exhaust dan ventilasi.

9. Pressure Relief Damper

Pressure relief damper digunakan untuk membantu melepaskan udara ketika tekanan dalam suatu ruang atau sistem mencapai kondisi tertentu. Damper ini dapat digunakan pada aplikasi yang membutuhkan pengendalian tekanan. Pada fasilitas tertentu seperti clean room, pengendalian tekanan antar-ruangan menjadi salah satu aspek penting dalam desain HVAC.

Pabrik HVAC Terbaik. Solusi Produk HVAC Lengkap dan Berkualitas

Cara Kerja Damper AHU

Prinsip kerja damper cukup sederhana. Blade damper bergerak pada poros untuk mengubah luas bukaan yang dilewati udara. Ketika blade berada pada posisi terbuka, luas penampang aliran menjadi lebih besar sehingga udara dapat melewati damper dengan lebih mudah. Ketika blade bergerak menuju posisi tertutup, luas penampang aliran berkurang sehingga airflow dapat dibatasi. Pada damper manual, posisi blade diatur menggunakan handle atau mekanisme manual. Pada motorized damper, actuator menggerakkan blade berdasarkan sinyal kontrol.

Contoh:

Sensor → Controller → Actuator → Damper → Airflow

Sistem tersebut memungkinkan airflow diatur secara otomatis sesuai kebutuhan.

Damper Manual vs Motorized Damper

Kedua jenis ini memiliki fungsi dasar yang sama, tetapi sistem pengoperasiannya berbeda.

Damper manual dapat menjadi pilihan untuk sistem sederhana, sedangkan motorized damper lebih sesuai ketika sistem membutuhkan pengaturan otomatis.

Damper dan Air Balancing

Damper memiliki hubungan erat dengan proses air balancing. Dalam sistem ducting yang memiliki beberapa cabang, airflow tidak selalu terbagi secara merata secara otomatis. Cabang dengan hambatan lebih rendah dapat menerima airflow lebih besar dibandingkan cabang lainnya.

Damper dapat digunakan untuk menyesuaikan tahanan pada masing-masing jalur sehingga distribusi udara menjadi lebih sesuai dengan desain.

Contohnya:

AHU → Main Duct → Branch 1

** → Branch 2**

** → Branch 3**

Damper pada masing-masing branch dapat digunakan untuk membantu mengatur airflow. Proses balancing sebaiknya dilakukan berdasarkan hasil pengukuran airflow aktual menggunakan alat ukur yang sesuai.

Damper pada Fresh Air dan Return Air

Pada AHU dengan mixing box, posisi damper fresh air dan return air sangat penting. Udara luar masuk melalui fresh air damper, sedangkan udara dari ruangan masuk melalui return air damper. Keduanya kemudian bercampur sebelum diproses oleh AHU. Konfigurasi tersebut dapat membantu sistem mengatur jumlah udara luar yang masuk. Pada sistem yang menggunakan kontrol kualitas udara, sensor seperti CO₂ dapat digunakan sebagai salah satu input untuk mengatur kebutuhan ventilasi, tergantung desain sistem.

Baca juga: Apa Itu Filter AHU? Jenis dan Fungsi dalam Sistem Tata Udara

Faktor yang Perlu Dipertimbangkan Saat Memilih Damper AHU

Pemilihan damper sebaiknya tidak hanya berdasarkan ukuran ducting. Beberapa parameter penting yang perlu diperhatikan antara lain:

1. Ukuran Ducting

Dimensi damper harus sesuai dengan dimensi dan konfigurasi ducting.

2. Airflow

Damper harus mampu menangani airflow yang melewatinya.

3. Pressure Drop

Damper menimbulkan tahanan terhadap aliran udara. Karena itu, pressure drop perlu diperhitungkan dalam perhitungan sistem.

4. Jenis Aplikasi

Damper untuk ventilasi biasa tentu memiliki kebutuhan berbeda dengan damper untuk:

• Rumah sakit.
• Industri.
• Clean room.
• Sistem smoke control.
• Area dengan kebutuhan proteksi kebakaran.

5. Manual atau Motorized

Jika damper perlu dikontrol otomatis, gunakan konfigurasi dengan actuator yang sesuai.

6. Material

Material damper harus disesuaikan dengan kondisi lingkungan dan kebutuhan aplikasi. Material yang digunakan dapat berupa galvanized steel, aluminium, stainless steel, atau material lain sesuai spesifikasi proyek.

Masalah yang Sering Terjadi pada Damper AHU

Damper yang tidak berfungsi dengan baik dapat memengaruhi airflow sistem. Beberapa masalah yang umum terjadi antara lain:

1. Damper Tidak Bisa Bergerak

Hal ini dapat disebabkan oleh mekanisme yang macet, kerusakan actuator, atau masalah pada linkage.

2. Airflow Tidak Sesuai

Posisi damper yang berubah atau tidak sesuai dengan hasil balancing dapat menyebabkan airflow pada suatu zona terlalu tinggi atau rendah.

3. Actuator Tidak Berfungsi

Pada motorized damper, masalah dapat berasal dari actuator, wiring, power supply, atau sistem kontrol.

4. Blade Rusak

Blade yang bengkok atau mengalami kerusakan dapat menyebabkan aliran udara tidak optimal dan meningkatkan pressure drop.

5. Kebocoran Udara

Damper yang tidak menutup dengan baik dapat menyebabkan udara tetap melewati jalur meskipun sistem membutuhkan kondisi tertutup.

Maintenance Damper AHU

Damper perlu diperiksa secara berkala untuk memastikan mekanismenya bekerja dengan baik. Pemeriksaan dapat meliputi:

• Kondisi blade.
• Pergerakan blade.
• Shaft.
• Linkage.
• Handle.
• Actuator.
• Baut dan mounting.
• Posisi damper.
• Kondisi sealing.
• Kebocoran udara.

Untuk motorized damper, actuator juga perlu diperiksa untuk memastikan respons terhadap sinyal kontrol sesuai dengan kebutuhan sistem.

Air Handling Unit Manufacturers and Suppliers

Kesimpulan

Damper AHU adalah komponen yang digunakan untuk mengatur dan mengendalikan aliran udara dalam sistem HVAC. Damper dapat berfungsi untuk mengatur airflow, mengontrol fresh air dan return air, membantu air balancing, mengisolasi jalur udara, hingga mendukung sistem kontrol otomatis.

Jenis damper yang umum digunakan antara lain Volume Control Damper, motorized damper, fresh air damper, return air damper, exhaust damper, fire damper, smoke damper, backdraft damper, dan pressure relief damper.

Pemilihan jenis damper harus disesuaikan dengan fungsi, airflow, pressure drop, ukuran ducting, material, sistem kontrol, dan karakteristik aplikasi.

Pada sistem AHU modern, motorized damper dapat diintegrasikan dengan sistem kontrol sehingga pengaturan airflow dan ventilasi dapat dilakukan secara otomatis.

Dengan damper yang tepat dan proses balancing yang baik, distribusi udara dalam sistem HVAC dapat bekerja lebih sesuai dengan kebutuhan desain dan kondisi ruangan.
