Filter AHU merupakan salah satu komponen penting dalam Air Handling Unit yang berfungsi menyaring partikel dan kontaminan dari udara sebelum udara tersebut didistribusikan ke ruangan. Filter membantu menjaga kualitas udara sekaligus melindungi komponen di dalam AHU, seperti cooling coil, heating coil, dan fan, dari penumpukan debu.

Jenis filter yang digunakan tidak selalu sama. Pemilihannya bergantung pada kebutuhan kualitas udara, aplikasi ruangan, airflow, tingkat kebersihan yang diinginkan, hingga kebutuhan khusus seperti rumah sakit, industri farmasi, dan clean room.

Apa Itu Filter AHU?

Filter AHU adalah media filtrasi yang dipasang di dalam Air Handling Unit untuk menangkap partikel yang terbawa oleh aliran udara.

Udara yang masuk ke AHU dapat membawa berbagai kontaminan, seperti:

• Debu.
• Serat.
• Serbuk.
• Partikel halus.
• Polutan udara.
• Mikroorganisme tertentu, tergantung jenis filter.

Ketika udara melewati media filter, sebagian partikel tertahan pada media tersebut. Udara yang keluar kemudian memiliki tingkat kebersihan yang lebih baik sesuai kemampuan filter yang digunakan.

Secara sederhana:

Udara Masuk → Filter AHU → Cooling/Heating Coil → Fan → Ducting → Ruangan

Dalam konfigurasi AHU tertentu, posisi filter dapat berbeda atau menggunakan lebih dari satu tahap filtrasi.

Baca juga: Mengenal Fan AHU, Jenis, Fungsi, dan Cara Memilihnya

Fungsi Filter pada AHU

Filter bukan hanya berfungsi untuk membuat udara lebih bersih. Ada beberapa fungsi penting lainnya.

1. Menyaring Partikel dari Udara

Fungsi utama filter adalah menangkap partikel yang terdapat dalam aliran udara. Kemampuan penyaringan bergantung pada jenis dan spesifikasi filter. Filter untuk aplikasi umum tentu memiliki karakteristik berbeda dengan filter yang digunakan untuk clean room atau fasilitas kesehatan.

2. Melindungi Cooling Coil

Debu yang terbawa udara dapat menempel pada permukaan cooling coil. Jika penumpukan berlangsung terus-menerus, permukaan coil menjadi kotor dan aliran udara dapat terganggu. Kondisi tersebut dapat menurunkan efektivitas perpindahan panas dan meningkatkan pressure drop. Karena itu, filter AHU menjadi salah satu perlindungan penting bagi cooling coil.

3. Melindungi Fan dan Komponen AHU

Partikel yang masuk ke dalam unit juga dapat menumpuk pada komponen lainnya. Filter membantu mengurangi jumlah kontaminan yang masuk ke bagian dalam AHU sehingga komponen seperti fan, coil, dan casing lebih mudah dipertahankan kebersihannya.

4. Membantu Menjaga Kualitas Udara

Pada sistem tata udara, kualitas udara yang masuk dan disirkulasikan kembali perlu diperhatikan. Filter membantu mengurangi konsentrasi partikel sesuai dengan tingkat filtrasi yang dirancang pada sistem.

Namun, filter bukan satu-satunya faktor yang menentukan kualitas udara dalam ruangan. Ventilasi, fresh air, kelembapan, kebersihan ducting, dan sistem HVAC secara keseluruhan juga berpengaruh.

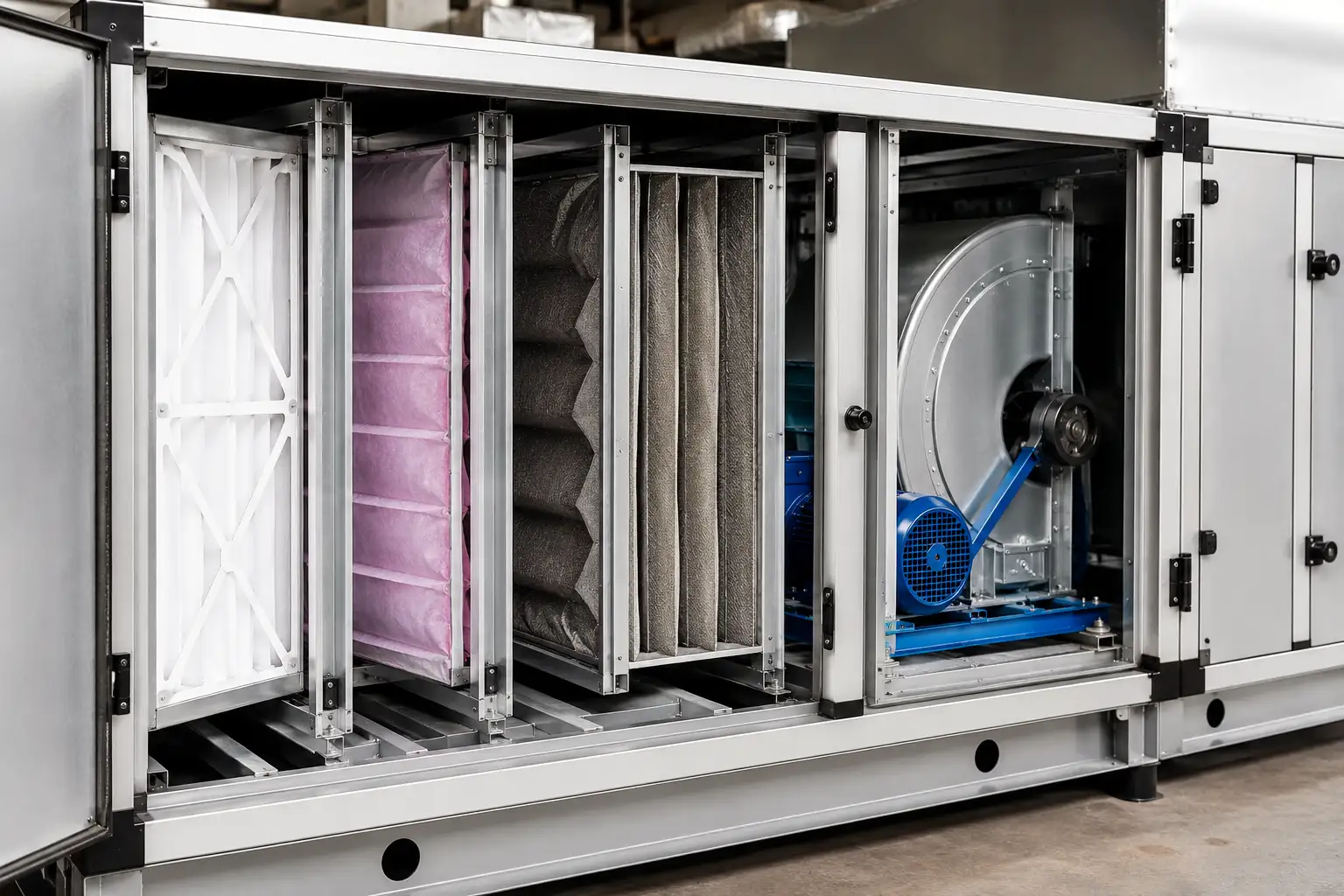

Jenis-Jenis Filter AHU

Filter AHU tersedia dalam berbagai jenis dan tingkat filtrasi. Tidak semua AHU membutuhkan filter dengan tingkat efisiensi yang sama. Berikut beberapa jenis filter yang umum digunakan.

1. Pre Filter

Pre filter merupakan tahap filtrasi awal yang digunakan untuk menangkap partikel berukuran relatif besar.

Contohnya:

• Debu kasar.
• Serat.
• Kotoran berukuran besar.
• Partikel udara lainnya.

Pre filter biasanya dipasang sebelum filter dengan tingkat efisiensi yang lebih tinggi. Tujuan utamanya adalah mengurangi beban pada filter berikutnya sehingga umur filter utama dapat lebih panjang.

2. Medium Filter

Medium filter memiliki kemampuan filtrasi yang lebih tinggi dibandingkan pre filter. Filter ini dapat digunakan sebagai tahap lanjutan setelah pre filter untuk menangkap partikel yang lebih kecil.

Dalam sistem AHU dengan beberapa tahap filtrasi, medium filter dapat menjadi bagian dari konfigurasi:

Pre Filter → Medium Filter → High Efficiency Filter

Konfigurasi aktual tetap harus disesuaikan dengan kebutuhan sistem.

3. Bag Filter

Bag filter memiliki bentuk media seperti kantong atau bag yang menyediakan area permukaan filtrasi relatif besar. Filter jenis ini banyak digunakan pada sistem HVAC komersial dan industri.

Beberapa kelebihannya adalah:

• Kapasitas menampung debu cukup baik.
• Area media filtrasi besar.
• Tersedia dalam berbagai tingkat efisiensi.
• Dapat digunakan sebagai tahap filtrasi lanjutan.

4. Panel Filter

Panel filter memiliki bentuk relatif datar dan biasanya digunakan sebagai filter awal. Jenis ini dapat digunakan sebagai pre filter untuk menangkap partikel berukuran lebih besar sebelum udara melewati filter dengan efisiensi lebih tinggi.

5. HEPA Filter

HEPA (High Efficiency Particulate Air) filter digunakan ketika sistem membutuhkan tingkat filtrasi partikel yang sangat tinggi.

HEPA filter umum digunakan pada aplikasi yang membutuhkan kontrol kebersihan udara lebih ketat, seperti:

• Clean room.
• Industri farmasi.
• Rumah sakit.
• Ruang operasi tertentu.
• Laboratorium.
• Fasilitas penelitian.
• Aplikasi khusus lainnya.

HEPA filter membutuhkan perhatian khusus dalam desain karena memiliki pressure drop yang lebih tinggi dibandingkan filter dengan efisiensi lebih rendah.

Karena itu, kapasitas fan AHU harus diperhitungkan berdasarkan kondisi filter yang digunakan.

Mengapa AHU Menggunakan Beberapa Tahap Filter?

Satu AHU dapat menggunakan lebih dari satu jenis filter. Tujuannya bukan sekadar meningkatkan jumlah filter, tetapi membuat proses filtrasi lebih terkontrol.

Contoh konfigurasi:

Fresh Air + Return Air → Pre Filter → Medium Filter → Cooling Coil → HEPA Filter → Supply Air

Pada konfigurasi tersebut, filter awal menangkap partikel yang lebih besar, sedangkan filter berikutnya menangani partikel yang lebih kecil.

Keuntungan menggunakan beberapa tahap filtrasi antara lain:

• Mengurangi beban filter akhir.
• Membantu memperpanjang umur filter dengan efisiensi tinggi.
• Melindungi cooling coil.
• Membantu menjaga kebersihan sistem.
• Menyesuaikan tingkat filtrasi dengan kebutuhan aplikasi.

Namun, setiap tambahan filter juga menghasilkan pressure drop sehingga perlu diperhitungkan dalam pemilihan fan.

Air Handling Unit Manufacturers and Suppliers

Apa Itu Pressure Drop Filter AHU?

Pressure drop filter adalah penurunan tekanan udara ketika udara melewati media filter. Semakin banyak partikel yang tertangkap oleh filter, biasanya tahanan terhadap aliran udara akan meningkat. Kondisi ini dapat menyebabkan pressure drop filter semakin tinggi.

Misalnya:

Filter Baru → Pressure Drop Lebih Rendah

kemudian setelah digunakan:

Filter Kotor → Pressure Drop Lebih Tinggi

Jika pressure drop terlalu tinggi dan tidak ditangani, airflow AHU dapat berkurang. Karena itu, kondisi filter perlu dipantau secara berkala.

Hubungan Filter AHU dengan Fan

Filter dan fan memiliki hubungan yang sangat erat. Fan harus menghasilkan tekanan yang cukup untuk melewati seluruh komponen sistem, termasuk filter.

Misalnya sistem memiliki:

• Pre filter.
• Medium filter.
• Cooling coil.
• Heating coil.
• Ducting.
• Diffuser.

Semua komponen tersebut memiliki pressure drop masing-masing. Secara sederhana:

Total System Pressure = Pressure Drop Filter + Coil + Ducting + Fitting + Terminal + Komponen Lain

Karena filter yang semakin kotor dapat meningkatkan pressure drop, performa fan juga dapat terpengaruh. Inilah salah satu alasan mengapa pemilihan filter tidak boleh dilakukan tanpa mempertimbangkan fan AHU.

Efisiensi Filter AHU

Efisiensi filter menunjukkan kemampuan media filter dalam menangkap partikel berdasarkan metode pengujian dan standar yang digunakan.

Namun, istilah seperti pre filter, medium filter, atau HEPA tidak boleh dianggap sebagai satu angka efisiensi yang universal.

Spesifikasi filter sebaiknya dilihat berdasarkan:

• Standar pengujian.
• Ukuran partikel yang diuji.
• Metode pengujian.
• Initial pressure drop.
• Final pressure drop.
• Airflow.
• Efisiensi filtrasi.

Dengan demikian, dua filter yang sama-sama disebut “medium filter” belum tentu memiliki performa yang identik.

Filter AHU untuk Rumah Sakit

Sistem HVAC rumah sakit memiliki kebutuhan kualitas udara yang lebih kompleks. Beberapa area dapat membutuhkan tingkat filtrasi berbeda berdasarkan fungsi ruangan dan desain sistem HVAC.

Filter dapat digunakan untuk membantu:

• Mengurangi partikel udara.
• Menjaga kebersihan supply air.
• Melindungi komponen AHU.
• Mendukung kebutuhan kontrol lingkungan ruangan.

Untuk area tertentu, sistem dapat menggunakan kombinasi pre filter, filter efisiensi lebih tinggi, hingga HEPA filter sesuai kebutuhan desain. Pemilihan filter harus mempertimbangkan fungsi ruangan dan persyaratan sistem yang berlaku.

Filter AHU untuk Clean Room

Clean room membutuhkan pengendalian jumlah partikel di udara yang lebih ketat dibandingkan ruangan biasa.Karena itu, sistem AHU clean room biasanya memiliki konfigurasi filtrasi yang lebih kompleks.

Contohnya:

Pre Filter → Medium Filter → HEPA Filter → Clean Room

HEPA filter dapat ditempatkan pada posisi tertentu dalam sistem, termasuk sebagai terminal filter, tergantung desain HVAC clean room. Selain filter, keberhasilan sistem clean room juga dipengaruhi oleh:

• Air change rate.
• Airflow pattern.
• Pressure differential.
• Temperatur.
• Kelembapan.
• Kebersihan ruangan.
• Sistem kontrol.

Jadi, penggunaan HEPA filter saja tidak otomatis membuat sebuah ruangan menjadi clean room.

Filter AHU untuk Industri Farmasi

Industri farmasi biasanya membutuhkan kontrol lingkungan yang lebih ketat. Sistem AHU dapat dirancang untuk membantu mengontrol:

• Partikel.
• Temperatur.
• Kelembapan.
• Tekanan ruangan.
• Fresh air.
• Air change.

Konfigurasi filter disesuaikan dengan kebutuhan fasilitas dan klasifikasi area yang dilayani. Dalam aplikasi seperti ini, pemilihan filter perlu dilakukan bersamaan dengan perhitungan airflow dan static pressure agar sistem tetap bekerja sesuai desain.

Cara Memilih Filter AHU

Pemilihan filter sebaiknya tidak hanya berdasarkan harga atau ukuran fisik. Beberapa hal yang perlu diperhatikan adalah:

1. Tentukan Kebutuhan Filtrasi

Pertama, tentukan kualitas udara yang dibutuhkan. Apakah AHU digunakan untuk:

• Perkantoran?
• Hotel?
• Industri?
• Rumah sakit?
• Clean room?
• Farmasi?
• Laboratorium?

Setiap aplikasi dapat membutuhkan konfigurasi filtrasi berbeda.

2. Tentukan Airflow

Filter harus mampu bekerja pada airflow yang dibutuhkan AHU. Jika airflow terlalu tinggi dibandingkan kapasitas filter, pressure drop dapat meningkat dan performa filtrasi dapat terpengaruh.

3. Perhatikan Pressure Drop

Pressure drop filter harus diperhitungkan dalam total static pressure sistem. Jika pressure drop terlalu tinggi, fan membutuhkan tekanan dan daya lebih besar.

4. Perhatikan Dimensi Filter

Ukuran filter harus sesuai dengan ruang pemasangan di dalam AHU. Selain dimensi filter, perlu disediakan ruang yang cukup untuk proses penggantian dan maintenance.

5. Tentukan Tahapan Filtrasi

AHU dapat menggunakan satu atau beberapa tahap filtrasi. Untuk aplikasi tertentu, konfigurasi multi-stage dapat lebih sesuai dibandingkan hanya menggunakan satu filter dengan efisiensi tinggi.

6. Perhatikan Kondisi Lingkungan

Lingkungan dengan tingkat debu tinggi membutuhkan strategi filtrasi yang berbeda dibandingkan lingkungan dengan udara relatif bersih. Beban partikel yang tinggi dapat membuat filter lebih cepat kotor.

Kapan Filter AHU Harus Diganti?

Tidak ada satu periode penggantian filter yang berlaku untuk semua sistem. Filter sebaiknya diganti berdasarkan kondisi aktual dan batas pressure drop yang ditentukan.

Beberapa tanda filter perlu diperiksa atau diganti antara lain:

• Pressure drop meningkat.
• Airflow menurun.
• Filter terlihat sangat kotor.
• Fan bekerja lebih berat.
• Konsumsi energi meningkat.
• Sistem tidak mampu mencapai airflow yang ditentukan.

Untuk sistem yang menggunakan differential pressure gauge atau sensor, kondisi filter dapat dipantau berdasarkan perbedaan tekanan sebelum dan sesudah filter. Pendekatan ini biasanya lebih baik daripada hanya mengganti filter berdasarkan kalender.

Dampak Filter AHU yang Terlalu Kotor

Filter yang terlalu kotor dapat menyebabkan berbagai masalah pada sistem HVAC.

Airflow Menurun

Tahanan filter meningkat sehingga fan kesulitan mempertahankan airflow yang dirancang.

Konsumsi Energi Meningkat

Fan dapat membutuhkan daya lebih besar untuk mengatasi pressure drop yang semakin tinggi.

Cooling Performance Menurun

Jika airflow menuju cooling coil terganggu, performa sistem pendinginan dapat ikut terpengaruh.

Beban Fan Meningkat

Fan harus bekerja melawan tahanan sistem yang lebih besar.

Kualitas Udara Dapat Terganggu

Jika filter rusak, tidak terpasang dengan benar, atau tidak dirawat sesuai kebutuhan, kemampuan filtrasi sistem dapat menurun.

Filter AHU dan Maintenance

Maintenance filter merupakan bagian penting dari pemeliharaan AHU. Pemeriksaan dapat mencakup:

• Kondisi fisik filter.
• Posisi pemasangan.
• Kebocoran di sekitar frame.
• Pressure drop.
• Kondisi media filter.
• Kondisi sealing.
• Kebersihan housing filter.

Untuk filter yang dapat diganti, penggantian harus dilakukan menggunakan spesifikasi yang sesuai. Menggunakan filter dengan ukuran atau karakteristik yang tidak sesuai dapat memengaruhi airflow dan pressure drop AHU.

Kesimpulan

Filter AHU adalah komponen yang berfungsi menyaring partikel dari udara sekaligus membantu melindungi komponen di dalam Air Handling Unit. Filter juga berperan penting dalam menjaga kualitas udara sesuai tingkat filtrasi yang dirancang.

Jenis filter yang digunakan dapat berupa panel filter, pre filter, medium filter, bag filter, hingga HEPA filter. Pemilihannya bergantung pada aplikasi, airflow, kebutuhan kualitas udara, dan tingkat filtrasi yang diperlukan.

Untuk aplikasi seperti rumah sakit, clean room, dan industri farmasi, konfigurasi filtrasi biasanya membutuhkan perhatian lebih karena sistem harus memenuhi kebutuhan lingkungan yang lebih spesifik.

Selain kemampuan filtrasi, pressure drop filter juga harus diperhatikan. Filter yang terlalu kotor dapat meningkatkan tahanan udara, menurunkan airflow, dan meningkatkan beban kerja fan.

Karena itu, filter harus dipilih sebagai bagian dari keseluruhan desain AHU, bukan sebagai komponen yang berdiri sendiri. Dengan pemilihan dan maintenance yang tepat, sistem filtrasi dapat bekerja lebih optimal sekaligus membantu menjaga performa Air Handling Unit.
