Dalam sistem tata udara gedung, istilah AHU dan AC Central sering digunakan secara bergantian. Keduanya memang sama-sama digunakan untuk mengatur kondisi udara dalam ruangan, tetapi sebenarnya Air Handling Unit (AHU) dan AC Central bukanlah istilah yang sepenuhnya sama.
AHU merupakan unit yang bertugas mengolah dan mendistribusikan udara, sedangkan AC Central mengacu pada sistem pendingin terpusat yang melayani beberapa area atau ruangan dari satu sistem utama.
Karena itu, memahami perbedaan AHU dan AC Central penting sebelum menentukan sistem HVAC yang sesuai untuk gedung, industri, rumah sakit, hotel, pusat perbelanjaan, maupun fasilitas lainnya.
Apa Itu AHU?
Air Handling Unit (AHU) adalah peralatan HVAC yang digunakan untuk mengolah udara sebelum didistribusikan ke ruangan. Di dalam AHU terdapat beberapa komponen seperti filter, cooling coil, fan, damper, dan komponen lainnya sesuai kebutuhan sistem.
Pada sistem tertentu, AHU menerima chilled water dari chiller untuk mendinginkan udara. Udara yang telah diproses kemudian dialirkan melalui ducting menuju ruangan.
Secara sederhana:
Udara → Filter → Cooling Coil → Fan → Ducting → Ruangan
AHU tidak selalu identik dengan satu jenis sumber pendingin. Sistem AHU dapat menggunakan chilled water maupun konfigurasi lainnya sesuai desain HVAC.
Apa Itu AC Central?
AC Central merupakan sistem tata udara terpusat yang dirancang untuk mendinginkan dan mengatur kondisi udara pada beberapa ruangan atau area dalam satu sistem.
Dalam sistem AC Central, terdapat peralatan utama yang dapat terdiri dari chiller atau unit pendingin lainnya, pompa, AHU atau FCU, cooling tower pada sistem tertentu, ducting, piping, serta sistem kontrol.
Dengan demikian, AC Central lebih tepat dipahami sebagai sebuah sistem, sedangkan AHU merupakan salah satu peralatan yang dapat menjadi bagian dari sistem tersebut.
Contohnya pada sistem chilled water:
Chiller → Chilled Water → AHU → Ducting → Ruangan
Dalam konfigurasi ini, AHU menjadi bagian dari sistem AC Central.

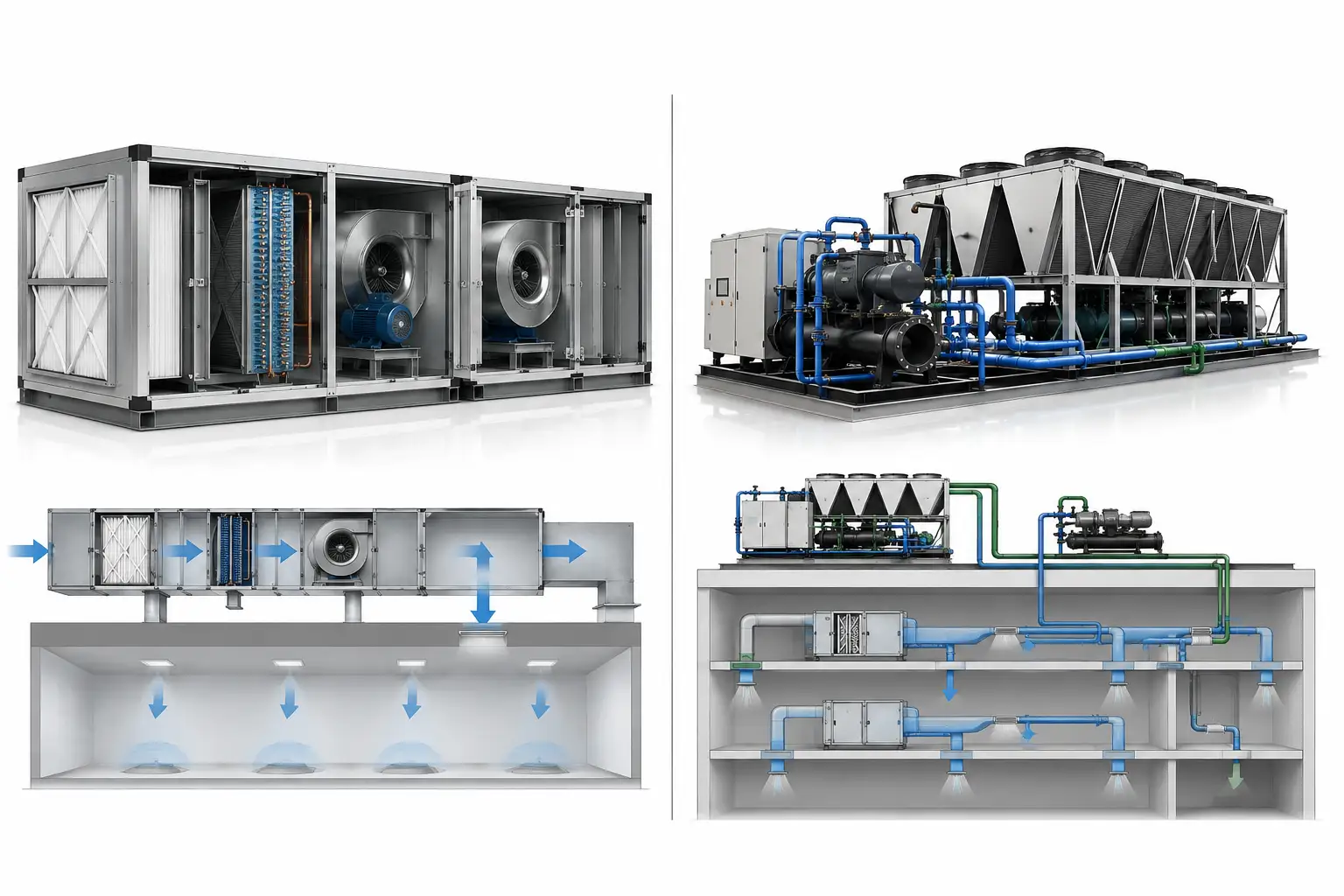

Perbedaan AHU dan AC Central
Perbedaan paling mendasar adalah pada ruang lingkupnya.
| Aspek | AHU | AC Central |
|---|---|---|
| Pengertian | Unit pengolah dan pendistribusi udara | Sistem tata udara terpusat |
| Bentuk | Satu unit/peralatan | Terdiri dari beberapa komponen |
| Fungsi utama | Mengolah dan mengalirkan udara | Menyediakan sistem pendinginan untuk beberapa area |
| Komponen | Filter, coil, fan, damper, dan lainnya | Chiller, AHU/FCU, pompa, ducting, piping, kontrol, dll. |
| Media pendingin | Dapat menggunakan chilled water atau sistem tertentu | Dapat menggunakan chilled water atau teknologi pendinginan lainnya |
| Distribusi | Biasanya melalui ducting | Dapat menggunakan ducting, FCU, atau kombinasi |
| Skala | Unit tertentu dalam sistem HVAC | Sistem HVAC secara keseluruhan |
| Aplikasi | Gedung, industri, rumah sakit, clean room | Gedung, mall, hotel, rumah sakit, fasilitas industri |
Jadi, AHU bukan pengganti istilah AC Central. AHU dapat menjadi salah satu bagian dari sistem AC Central.
Harga AC Central Terbaru 2026 | AC Central Murah & Berkualitas
Hubungan AHU dengan AC Central
Untuk memahami hubungan keduanya, kita dapat melihat contoh sistem chilled water. Chiller menghasilkan chilled water yang kemudian dialirkan melalui pipa menuju AHU.
Di dalam AHU, chilled water mengalir melalui cooling coil. Pada saat yang sama, udara melewati permukaan coil. Panas dari udara dipindahkan ke chilled water sehingga udara menjadi lebih dingin.
Udara dingin tersebut kemudian didistribusikan ke ruangan melalui ducting.
Alurnya dapat digambarkan sebagai berikut:
Chiller → Chilled Water → Cooling Coil AHU → Supply Air → Ducting → Ruangan
Setelah menyerap panas dari udara, chilled water kembali menuju chiller untuk didinginkan kembali.
Dalam konfigurasi tersebut:
- Chiller menghasilkan media pendingin.
- AHU mengolah udara.
- Cooling coil memindahkan panas dari udara ke chilled water.
- Fan menggerakkan udara.
- Ducting mendistribusikan udara.
- Sistem kontrol mengatur operasi keseluruhan sistem.
Jadi, AHU merupakan bagian penting dari sistem AC Central, tetapi bukan keseluruhan sistemnya.
Perbedaan Fungsi AHU dan AC Central
Perbedaan berikutnya dapat dilihat dari fungsi.
Fungsi AHU
AHU berfokus pada pengolahan udara.
Beberapa proses yang dapat dilakukan AHU antara lain:
- Menyaring udara.
- Mendinginkan udara.
- Memanaskan udara.
- Mengatur airflow.
- Membantu mengontrol kelembapan.
- Mencampurkan fresh air dan return air.
- Mendistribusikan udara melalui ducting.
Konfigurasi AHU dapat dibuat berbeda sesuai kebutuhan aplikasi.
Fungsi AC Central
AC Central memiliki cakupan fungsi yang lebih luas karena merupakan sistem HVAC secara keseluruhan.
Sistem ini dapat mencakup:
- Menghasilkan atau menyediakan kapasitas pendinginan.
- Mendistribusikan media pendingin.
- Mengolah udara.
- Mendistribusikan udara ke beberapa area.
- Mengontrol temperatur.
- Mengontrol kondisi udara sesuai kebutuhan.
- Mengatur operasi berbagai peralatan HVAC.
Karena itu, AC Central dapat terdiri dari beberapa jenis peralatan yang saling terhubung.
Perbedaan Komponen AHU dan AC Central
AHU memiliki komponen yang relatif fokus pada proses pengolahan udara.
Komponen yang umum antara lain:
- Casing.
- Filter.
- Cooling coil.
- Heating coil.
- Fan atau blower.
- Motor.
- Damper.
- Mixing box.
- Humidifier.
- Drain pan.
Sedangkan AC Central sebagai sistem dapat memiliki komponen yang jauh lebih banyak.
Misalnya:
- Chiller.
- AHU.
- FCU.
- Chilled water pump.
- Cooling tower.
- Piping.
- Ducting.
- Control system.
- Valve.
- Expansion tank.
- Instrumentasi.
Tidak semua sistem AC Central memiliki seluruh komponen tersebut. Konfigurasinya bergantung pada jenis sistem pendingin dan kebutuhan proyek.
Apakah AHU Termasuk AC Central?
AHU dapat menjadi bagian dari AC Central, tetapi AHU sendiri bukan AC Central. Ini merupakan poin penting yang sering membingungkan. Misalnya sebuah gedung menggunakan sistem chilled water. Chiller menghasilkan chilled water yang dikirim ke beberapa AHU di setiap lantai.
Dalam kondisi tersebut, AHU berfungsi mengolah udara di masing-masing area, sedangkan chiller dan peralatan pendukung lainnya membentuk sistem pendingin terpusat.
Dengan kata lain:
AHU = unit pengolahan udara
AC Central = sistem tata udara/pendinginan terpusat
Hubungan keduanya dapat dianalogikan seperti sebuah sistem yang terdiri dari beberapa perangkat. AHU merupakan salah satu perangkat di dalam sistem tersebut.
AHU vs AC Central dari Sisi Distribusi Udara
AHU umumnya terhubung dengan sistem ducting. Udara yang sudah melewati filter dan cooling coil kemudian didorong oleh fan menuju supply duct. Dari duct tersebut, udara didistribusikan ke beberapa ruangan melalui diffuser atau grille.
Pada sistem AC Central, distribusi dapat menggunakan beberapa konfigurasi.
Misalnya:
Chiller → AHU → Ducting → Ruangan
atau:
Chiller → FCU → Ruangan
Dalam gedung berukuran besar, AHU dapat digunakan untuk melayani area yang luas, sedangkan FCU dapat digunakan untuk zona atau ruangan tertentu.
AHU dan AC Central untuk Gedung
Untuk gedung perkantoran, hotel, mall, rumah sakit, dan fasilitas komersial lainnya, sistem AC Central sering dipilih karena dapat melayani banyak area dari satu sistem. AHU dapat ditempatkan di area mechanical room atau lokasi tertentu sesuai desain bangunan.
Pemilihan jumlah dan kapasitas AHU bergantung pada:
- Luas area yang dilayani.
- Cooling load.
- Airflow.
- Jumlah penghuni.
- Fresh air requirement.
- Temperatur desain.
- Kebutuhan kelembapan.
- Zona penggunaan ruangan.
Satu gedung dapat memiliki beberapa AHU dengan kapasitas berbeda untuk melayani zona yang berbeda.
AHU dan AC Central untuk Industri
Pada aplikasi industri, kebutuhan sistem tata udara biasanya lebih spesifik.
Selain temperatur, beberapa fasilitas membutuhkan pengaturan:
- Kelembapan.
- Kebersihan udara.
- Tekanan ruangan.
- Fresh air.
- Air change rate.
- Filtrasi.
- Kondisi udara proses.
Dalam aplikasi seperti industri farmasi, clean room, makanan, atau fasilitas tertentu lainnya, AHU dapat dirancang dengan konfigurasi khusus untuk memenuhi kebutuhan proses.
Pada sistem tersebut, AHU tidak hanya berfungsi sebagai alat pendingin udara, tetapi menjadi bagian penting dalam pengendalian kondisi lingkungan.
Mana yang Lebih Baik, AHU atau AC Central?
Pertanyaan ini sebenarnya kurang tepat karena AHU dan AC Central bukan dua produk yang berada pada kategori yang sama. AHU adalah unit pengolahan udara, sedangkan AC Central merupakan sistem.
Jika kebutuhan Anda adalah memilih sistem HVAC untuk gedung, yang perlu ditentukan terlebih dahulu adalah:
- Berapa besar cooling load?
- Berapa airflow yang dibutuhkan?
- Berapa luas area yang dilayani?
- Apakah membutuhkan fresh air?
- Apakah membutuhkan kontrol kelembapan?
- Apakah membutuhkan filtrasi khusus?
- Apakah menggunakan chilled water atau sistem DX?
- Bagaimana pembagian zona ruangan?
- Berapa kebutuhan static pressure?
- Apa karakteristik penggunaan gedung?
Dari data tersebut barulah dapat ditentukan konfigurasi sistem HVAC yang sesuai, termasuk apakah menggunakan AHU, FCU, chiller, atau kombinasi beberapa peralatan.
Kesimpulan
Perbedaan AHU dan AC Central terletak pada fungsi dan ruang lingkupnya. AHU merupakan unit yang bertugas mengolah dan mendistribusikan udara, sedangkan AC Central merupakan sistem tata udara atau pendinginan terpusat yang terdiri dari berbagai peralatan yang saling terhubung.
Dalam sistem chilled water, misalnya, chiller menyediakan chilled water yang kemudian dialirkan ke cooling coil pada AHU. AHU mengolah udara, kemudian fan dan ducting mendistribusikannya ke ruangan.
Jadi, AHU dapat menjadi bagian dari sistem AC Central, tetapi AHU dan AC Central tidak dapat dianggap sebagai dua istilah yang sama.
Memahami perbedaan ini penting agar pemilihan peralatan HVAC tidak hanya berdasarkan nama produk, tetapi berdasarkan kebutuhan kapasitas, airflow, kualitas udara, konfigurasi sistem, dan karakteristik bangunan.
Untuk kebutuhan Air Handling Unit custom, konfigurasi AHU dapat disesuaikan dengan kebutuhan sistem HVAC, termasuk kapasitas airflow, cooling coil, filtrasi, dimensi unit, dan aplikasi penggunaannya.
