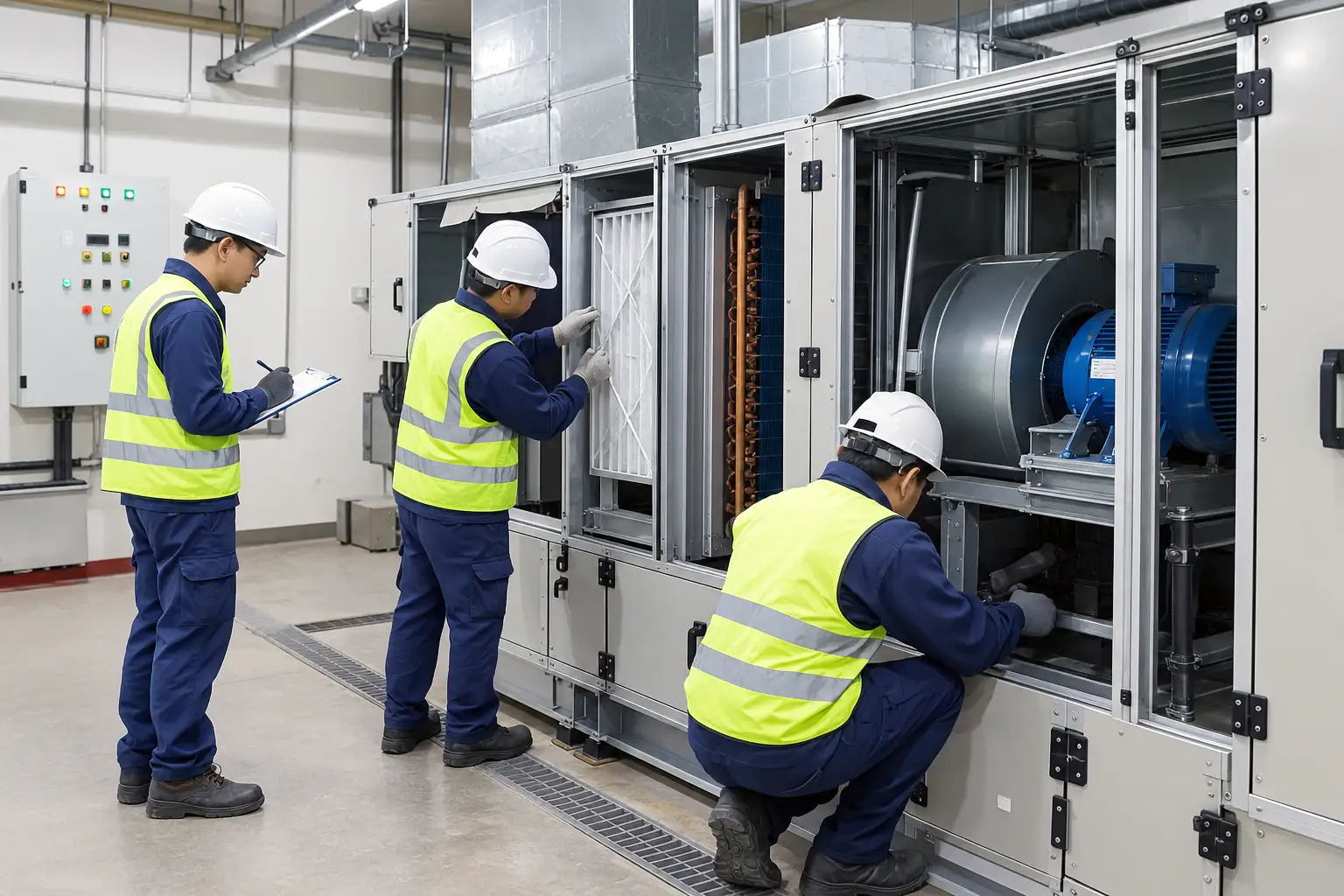

Maintenance Air Handling Unit (AHU) merupakan kegiatan perawatan yang dilakukan untuk menjaga AHU tetap bekerja secara optimal. AHU yang digunakan terus-menerus akan mengalami penumpukan debu, penurunan performa filter, kotoran pada cooling coil, hingga keausan pada fan dan motor.

Perawatan yang dilakukan secara rutin dapat membantu menjaga airflow, kualitas udara, efisiensi sistem, dan keandalan AHU. Lalu, apa saja yang perlu diperiksa saat melakukan maintenance AHU?

Apa Itu Maintenance Air Handling Unit?

Maintenance AHU adalah serangkaian kegiatan pemeriksaan, pembersihan, penyetelan, dan penggantian komponen apabila diperlukan. Tujuannya bukan hanya menjaga AHU tetap menyala, tetapi memastikan unit bekerja sesuai dengan kondisi desainnya. Beberapa bagian yang perlu diperhatikan antara lain:

• Filter
• Cooling coil
• Fan
• Motor
• Bearing
• Belt dan pulley
• Damper
• Drain pan
• Ducting
• Casing
• Insulasi
• Sensor dan kontrol

Mengapa Maintenance AHU Penting?

AHU biasanya bekerja dalam waktu yang cukup panjang, terutama pada gedung komersial dan fasilitas industri. Tanpa maintenance yang baik, berbagai masalah dapat muncul.

1. Airflow Menurun

Filter yang kotor atau cooling coil yang penuh debu dapat meningkatkan tahanan aliran udara. Akibatnya airflow yang dihasilkan sistem dapat berkurang.

2. Cooling Performance Menurun

Cooling coil yang kotor dapat menghambat perpindahan panas antara udara dan media pendingin. Akibatnya kemampuan pendinginan dapat menurun.

3. Konsumsi Energi Meningkat

Fan yang bekerja melawan pressure drop tinggi atau komponen yang tidak bekerja optimal dapat meningkatkan kebutuhan energi.

4. Komponen Lebih Cepat Rusak

Bearing, belt, motor, dan komponen mekanis lainnya dapat mengalami keausan jika tidak diperiksa secara berkala.

5. Kualitas Udara Menurun

Filter yang kotor atau kondisi bagian dalam AHU yang tidak terawat dapat memengaruhi kualitas udara yang disuplai ke ruangan.

Komponen AHU yang Perlu Di-Maintenance

Maintenance sebaiknya tidak hanya fokus pada satu komponen. Berikut beberapa bagian yang perlu diperiksa.

1. Filter AHU

Filter merupakan salah satu komponen yang paling sering diperiksa. Periksa:

• Kondisi fisik filter.
• Penumpukan debu.
• Kerusakan media filter.
• Posisi pemasangan.
• Sealing filter.

Jika pressure drop sudah terlalu tinggi atau filter sudah tidak layak digunakan, lakukan pembersihan atau penggantian sesuai jenis filter dan rekomendasi manufacturer.

2. Cooling Coil

Cooling coil perlu diperiksa secara berkala karena permukaannya dapat menjadi tempat menumpuknya debu dan kotoran. Periksa:

• Kebersihan fin.
• Kondisi tube.
• Korosi.
• Kebocoran.
• Kondisi fin.
• Pressure drop.
• Kondisi drain pan.

Cooling coil yang bersih membantu menjaga proses perpindahan panas tetap optimal.

3. Fan AHU

Fan merupakan komponen utama untuk mengalirkan udara. Pemeriksaan dapat mencakup:

• Kondisi impeller.
• Kebersihan fan.
• Getaran.
• Suara abnormal.
• Kondisi bearing.
• Alignment.
• Putaran fan.

Jika terdapat getaran atau suara yang tidak normal, pemeriksaan lebih lanjut perlu dilakukan.

4. Motor Fan

Motor harus diperiksa untuk memastikan dapat menggerakkan fan dengan baik. Perhatikan:

• Temperatur motor.
• Getaran.
• Suara.
• Kondisi terminal.
• Arus listrik.
• Kondisi bearing.
• Kondisi mounting.

Untuk motor dengan sistem belt drive, kondisi belt juga perlu diperiksa.

5. Belt dan Pulley

Pada AHU yang menggunakan belt drive, periksa:

• Ketegangan belt.
• Keausan belt.
• Retakan.
• Alignment pulley.
• Kondisi pulley.

Belt yang terlalu longgar dapat menyebabkan slip. Sebaliknya, belt yang terlalu kencang dapat memberikan beban tambahan pada bearing.

6. Bearing

Bearing fan dan motor perlu diperiksa sesuai rekomendasi manufacturer. Perhatikan:

• Suara.
• Getaran.
• Temperatur.
• Kondisi pelumasan jika tipe bearing membutuhkan lubrication.

Jangan memberikan pelumas secara sembarangan jika bearing yang digunakan merupakan tipe sealed bearing atau tidak membutuhkan lubrication.

7. Drain Pan dan Drain Line

Pada AHU dengan cooling coil, air kondensasi akan dikumpulkan pada drain pan. Periksa apakah:

• Drain pan bersih.
• Tidak ada genangan berlebihan.
• Drain line tidak tersumbat.
• Tidak terdapat kebocoran.
• Trap berfungsi sesuai desain.

Drain yang tersumbat dapat menyebabkan air keluar dari area yang tidak seharusnya.

8. Damper

Periksa pergerakan damper dan actuator. Pastikan damper dapat bergerak sesuai perintah kontrol. Hal yang perlu diperiksa:

• Blade damper.
• Shaft.
• Linkage.
• Actuator.
• Posisi damper.
• Kondisi sealing.

Maintenance AHU Berdasarkan Frekuensi

Jadwal maintenance sebaiknya disesuaikan dengan jenis AHU, jam operasi, lingkungan, dan rekomendasi manufacturer. Sebagai kerangka umum, maintenance dapat dibagi menjadi:

Harian / Rutin

Pemeriksaan sederhana seperti:

• Kondisi operasi.
• Suara abnormal.
• Getaran.
• Temperatur.
• Alarm.
• Indikator kontrol.

Mingguan

Dapat mencakup:

• Pemeriksaan kondisi filter.
• Pemeriksaan drain.
• Pemeriksaan kebersihan area AHU.
• Pemeriksaan abnormal noise dan vibration.

Bulanan

Dapat mencakup:

• Pemeriksaan fan.
• Motor.
• Belt.
• Pulley.
• Damper.
• Cooling coil.
• Kondisi casing.

Berkala

Maintenance yang lebih mendalam dapat mencakup:

• Pembersihan cooling coil.
• Pembersihan bagian dalam AHU.
• Pemeriksaan bearing.
• Pemeriksaan motor.
• Pemeriksaan electrical system.
• Pengukuran airflow.
• Pengukuran pressure.
• Pemeriksaan sensor dan kontrol.

Interval aktual sebaiknya mengikuti manual manufacturer dan kondisi operasi AHU.

Checklist Maintenance AHU

Berikut contoh checklist sederhana:

Checklist ini dapat dikembangkan sesuai konfigurasi AHU dan kebutuhan fasilitas.

Air Handling Unit Manufacturers and Suppliers



Maintenance Cooling Coil AHU

Cooling coil merupakan salah satu komponen yang sangat penting dalam AHU. Kotoran pada permukaan coil dapat menghambat aliran udara dan perpindahan panas. Maintenance cooling coil dapat mencakup:

• Visual inspection.
• Cleaning fin.
• Pemeriksaan korosi.
• Pemeriksaan kebocoran.
• Pemeriksaan drain pan.
• Pemeriksaan pressure drop.

Jika coil mengalami kerusakan parah atau kapasitasnya sudah tidak memenuhi kebutuhan sistem, dapat dipertimbangkan replacement atau pembuatan cooling coil baru.

Jual Custom Coil Evaporator, AHU Coil, dan Coil HVAC

Kapan Filter AHU Harus Diganti?

Tidak semua filter memiliki interval penggantian yang sama. Beberapa faktor yang memengaruhi antara lain:

• Jenis filter.
• Kualitas udara.
• Jam operasi.
• Airflow.
• Kondisi lingkungan.
• Pressure drop.

Karena itu, lebih baik menggunakan kombinasi inspeksi visual, differential pressure, dan rekomendasi manufacturer daripada menetapkan satu interval yang berlaku untuk semua AHU.

Kapan Cooling Coil AHU Perlu Dibersihkan?

Cooling coil sebaiknya diperiksa secara rutin. Cleaning diperlukan apabila terdapat:

• Debu menumpuk.
• Kotoran pada fin.
• Airflow menurun.
• Pressure drop meningkat.
• Performa cooling menurun.

Metode cleaning harus disesuaikan dengan jenis coil dan tingkat kontaminasinya. Pembersihan yang terlalu agresif dapat merusak fin atau coating pada permukaan coil.

Tanda-Tanda AHU Membutuhkan Maintenance

Beberapa tanda yang dapat menjadi indikasi perlunya pemeriksaan antara lain:

Airflow Berkurang

Udara yang keluar dari diffuser terasa lebih sedikit dibandingkan kondisi normal.

Temperatur Ruangan Tidak Tercapai

Ruangan lebih sulit mencapai temperatur desain.

Fan Berisik

Muncul suara yang tidak biasa dari fan atau motor.

Getaran Meningkat

Getaran yang tidak normal dapat mengindikasikan masalah mekanis.

Pressure Drop Meningkat

Misalnya differential pressure filter meningkat akibat penumpukan kotoran.

Kondensasi atau Kebocoran Air

Dapat berkaitan dengan drain, coil, atau kondisi operasi tertentu.

Maintenance AHU untuk Industri

AHU industri sering bekerja dalam kondisi yang lebih berat dibandingkan aplikasi tertentu di gedung umum. Lingkungan industri dapat memiliki:

• Debu.
• Temperatur tinggi.
• Kelembapan.
• Kontaminan proses.
• Jam operasi panjang.

Karena itu, jadwal maintenance harus disesuaikan dengan kondisi lingkungan aktual.

Apakah Maintenance Bisa Meningkatkan Efisiensi AHU?

Maintenance yang tepat dapat membantu mempertahankan performa sistem.

Contohnya:

Filter bersih

→ Pressure drop lebih rendah

→ Fan tidak bekerja melawan tahanan yang tidak perlu

Cooling coil bersih

→ Perpindahan panas lebih baik

→ Cooling performance dapat dipertahankan

Fan dan belt terawat

→ Transmisi daya tetap baik

→ Operasi fan lebih stabil

Namun, peningkatan efisiensi aktual tetap bergantung pada kondisi keseluruhan sistem HVAC.

Tips Agar Maintenance AHU Lebih Teratur

Buatlah maintenance log untuk setiap unit AHU. Catat:

• Tanggal maintenance.
• Kondisi filter.
• Pressure drop.
• Airflow.
• Temperatur.
• Kondisi fan.
• Kondisi motor.
• Kondisi belt.
• Kondisi coil.
• Tindakan yang dilakukan.
• Komponen yang diganti.

Dengan pencatatan tersebut, perubahan performa AHU dari waktu ke waktu dapat lebih mudah dipantau.

Kesimpulan

Maintenance Air Handling Unit merupakan bagian penting untuk menjaga performa dan keandalan sistem HVAC. Perawatan tidak hanya berupa membersihkan AHU, tetapi mencakup pemeriksaan berbagai komponen seperti:

• Filter.
• Cooling coil.
• Fan.
• Motor.
• Belt.
• Bearing.
• Damper.
• Drainage.
• Casing.
• Sensor dan kontrol.

Jadwal maintenance perlu disesuaikan dengan jenis AHU, jam operasi, kondisi lingkungan, tingkat penggunaan, dan rekomendasi manufacturer. Dengan maintenance yang terencana, kondisi AHU dapat dipantau lebih baik dan potensi masalah dapat diketahui sebelum berkembang menjadi kerusakan yang lebih besar.

Jika setelah pemeriksaan ditemukan komponen yang sudah tidak memenuhi kebutuhan sistem, tindakan seperti replacement cooling coil, rebuild AHU, atau pembuatan AHU custom dapat dipertimbangkan sesuai hasil evaluasi teknis.
